ロゴやイラストなどのデザインデータは、Illustratorデータで作成される場合も多く、4Dbox PLANSでそれらのデータを使用するには、以下の書き出し方法で行います。
イメージデータとして読み込む方法
4Dbox PLANSがサポートしている汎用フォーマット（PNG／JPEG／TIFF／BMP）に書き出しすることで、4Dbox PLANSのイメージデータとして開くことができます。
- Illustratorでデザインデータを開きます。
- ファイルメニュー＞書き出し＞書き出し形式 を選択します。
- 書き出す形式を（PNG／JPEG／TIFF／BMP）から選択します。
書き出し形式に合わせて以下の設定をご確認ください。
PNGに保存する場合（.png）
PNGに保存する場合は、以下の設定にしてください。
- 色まとめする場合は、「アンチエイリアス：なし」
※ロゴやモチーフデザインは、PNG形式で背景を透過させ、保存することをおすすめします。
- 透明を保持する場合は、「背景色：透明」
JPEGに保存する場合（.jpg）
JPEGに保存する場合は、以下の設定にしてください。
- カラーモード：RGBカラー
- 色まとめする場合は、「アンチエイリアス：なし」
TIFFに保存する場合（.tif）
TIFFに保存する場合は、以下の設定にしてください。
- カラーモード：RGBカラー
- LZW圧縮：なし（チェックを外す）
- 色まとめする場合は、「アンチエイリアス：なし」
BMPに保存する場合（.bmp）
BMPに保存する場合は、以下の設定にしてください。
- カラーモード：RGBカラー
- 色まとめする場合は、「アンチエイリアス：なし」
- ファイル形式：Windows標準
- 色数：32bit
アンチエイリアスとは？
色の境界に発生するピクセルのガタつきを軽減させるため、中間色を入れることで滑らかに見せる処理をします。色まとめする作業を予定している場合は、「アンチエイリアス：なし」をおすすめします。
4Dbox PLANSがサポートされているファイル形式であれば、ファイルメニュー＞開く からイメージデータとして開くことができます。
パスデータとして読み込む方法
4Dbox PLANSがサポートしているフォーマット（SVG）に書き出しすることで、4Dbox PLANSのパスデータとして読み込むことができます。
注意
・パターンスウォッチで「塗り・線」などのIllustrator特有の機能を使用した設定をした場合、「塗り・線」ともに「なし」の設定として開きます。
・テキストレイヤーはテキスト情報を持たずに読み込みます。
・パス機能はPrintingモジュールのご契約が必要です。
- Illustratorでデザインデータを開きます。
- ファイルメニュー＞別名で保存 を選択します。
- ファイル形式（.svg）を選択します。

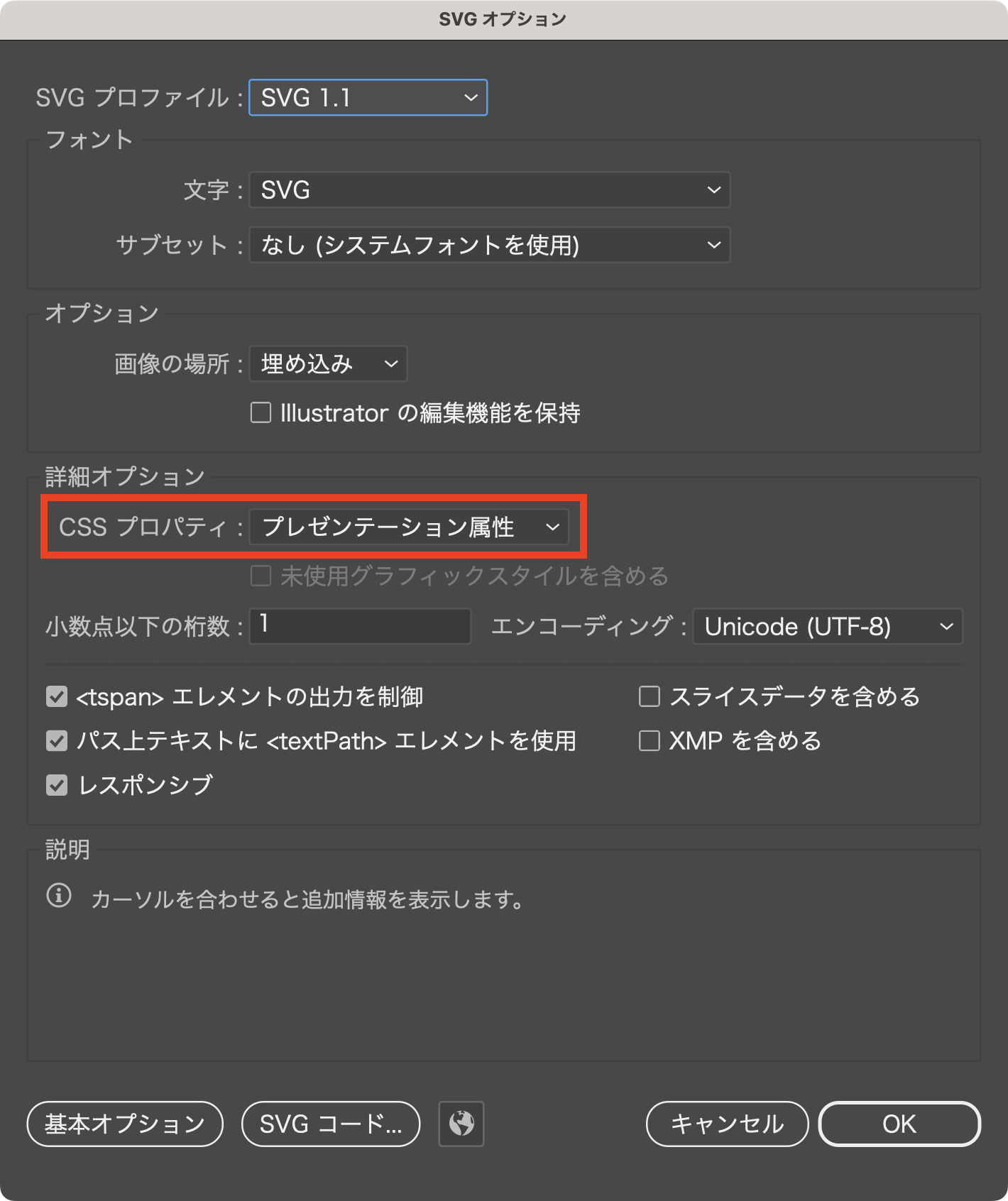

「SVGオプション」ダイアログから、以下の設定にしてください。
- CSSプロパティ：プレゼンテーション属性
- 4Dbox PLANSを起動して、ファイルメニュー＞新規＞イメージ＞カラーモード：RGBカラー を選択して「OK」をクリックします。

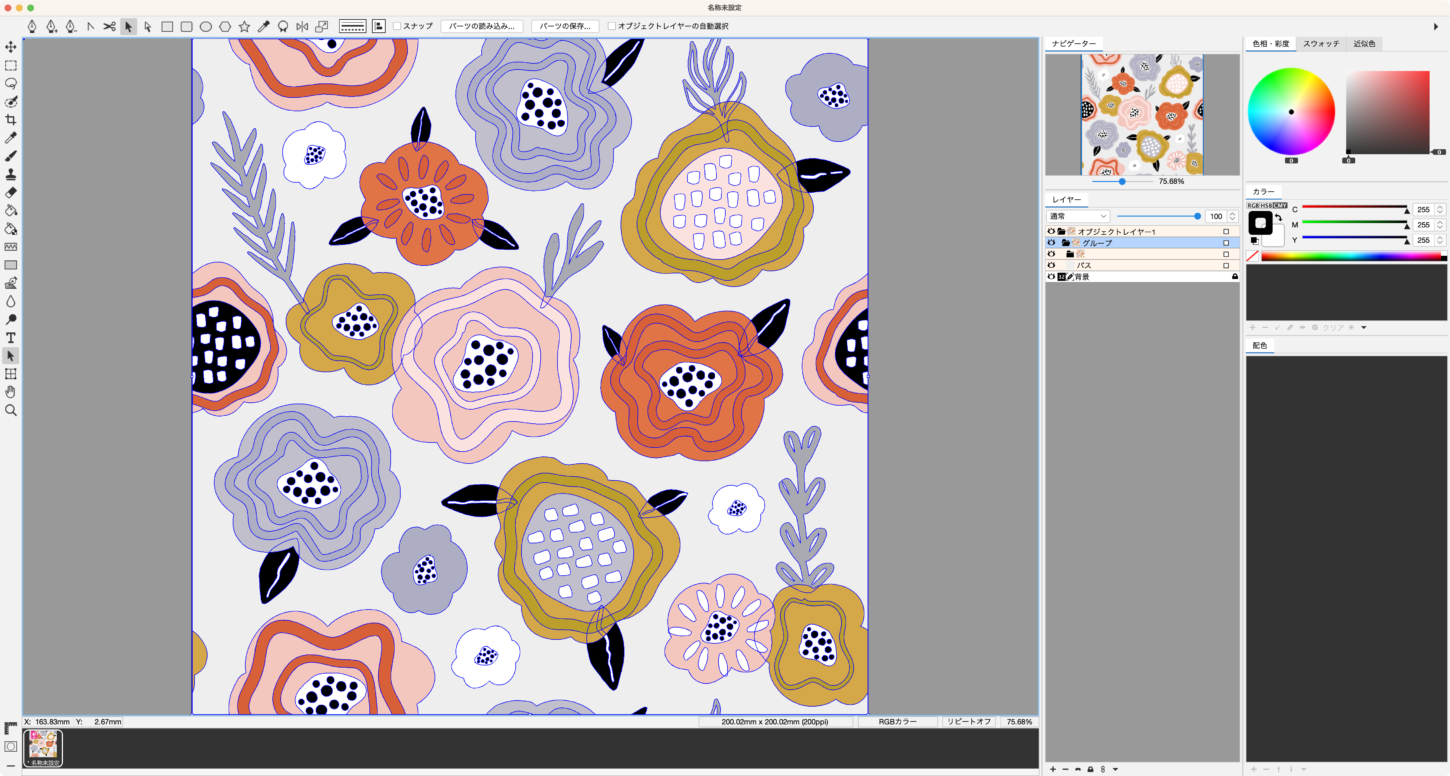

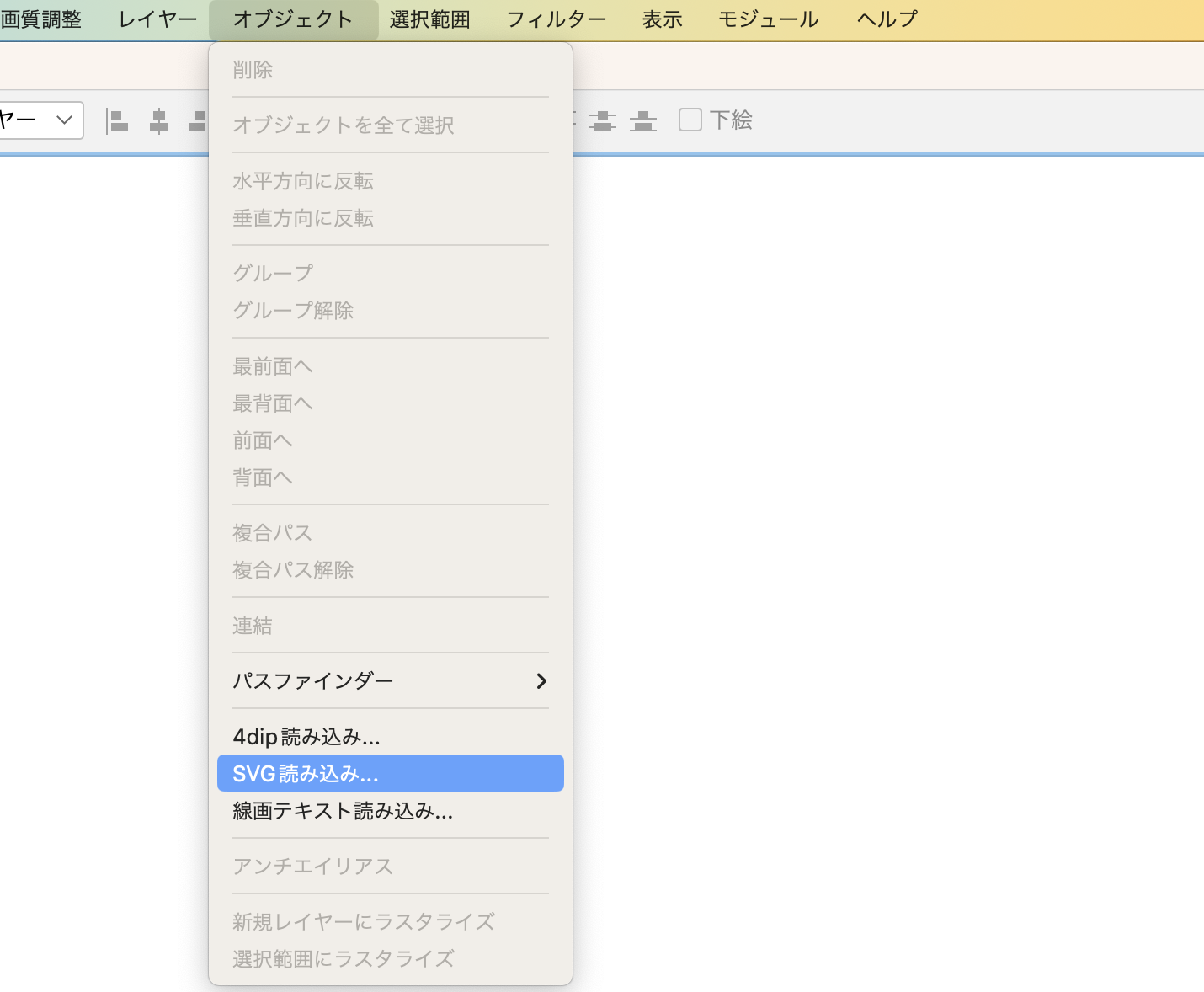

- オブジェクトメニュー＞SVG読み込み を選択します。
