テキスタイルデザイナーやプリント生地の開発に携わる皆さま、日々のアートワーク作成でお困りごとはありませんか？
– 「スキャンした布地から、シルクスクリーンの型用にきれいに分版（色分解）するのが大変…」
– 「手作業での版分けに時間がかかりすぎて、リピート送りの修正まで手が回らない…」
そんなデザイナー様の悩みを一発で解決するのが、テキスタイルデザインソフトウェア「4Dbox PLANS」の『色まとめ』機能です。
今回は、スキャンした布地のフルカラー画像から、「色まとめ（分版）」「図案レタッチ修正」「リピート送り付け」まで、プロが実践する一連のテクニックを分かりやすくご紹介します！
STEP 1：元画像（RGBカラー）の下準備
まずはRGBカラー画像を用意します。色まとめとリピートの送り付けの精度を劇的に上げるために、事前に丁寧な下準備を行っておくのがプロのコツです。
傾きの補正（必須！）
生地目が傾いていると、後のリピート作成時に柄の繋ぎ目がズレてしまいます。まずは生地目に沿ってまっすぐに補正しましょう。

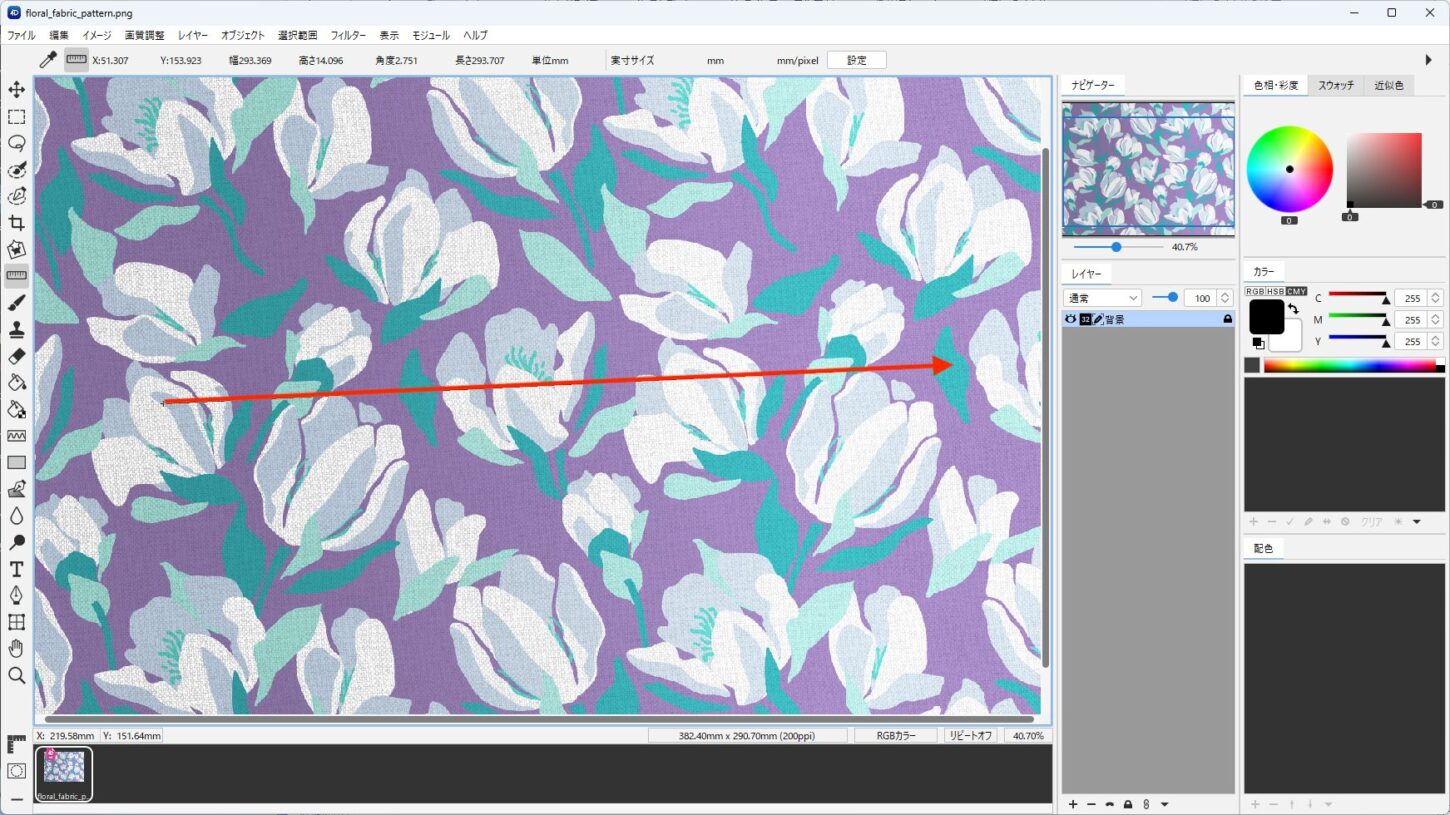

- 水平・垂直の基準を作る
水平・垂直にしたいライン（目印になるモチーフや糸目）に沿って、「ものさしツール」でドラッグします。
- カンバスを回転させる

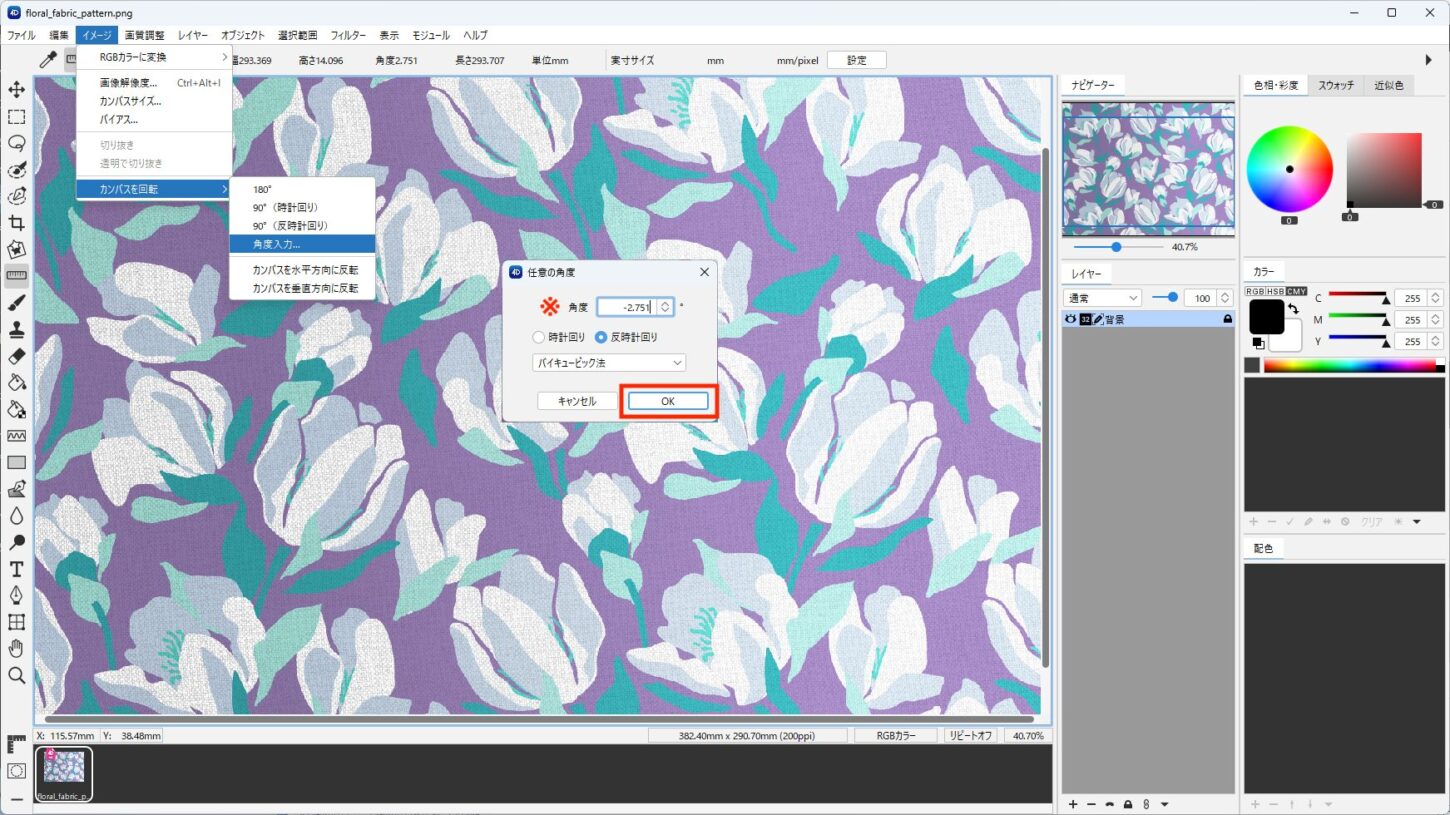

イメージ＞カンバスを回転＞角度入力 を選択。ドラッグしたラインを水平（または垂直）にするための数値が自動入力※されているので、そのまま「OK」をクリックします。

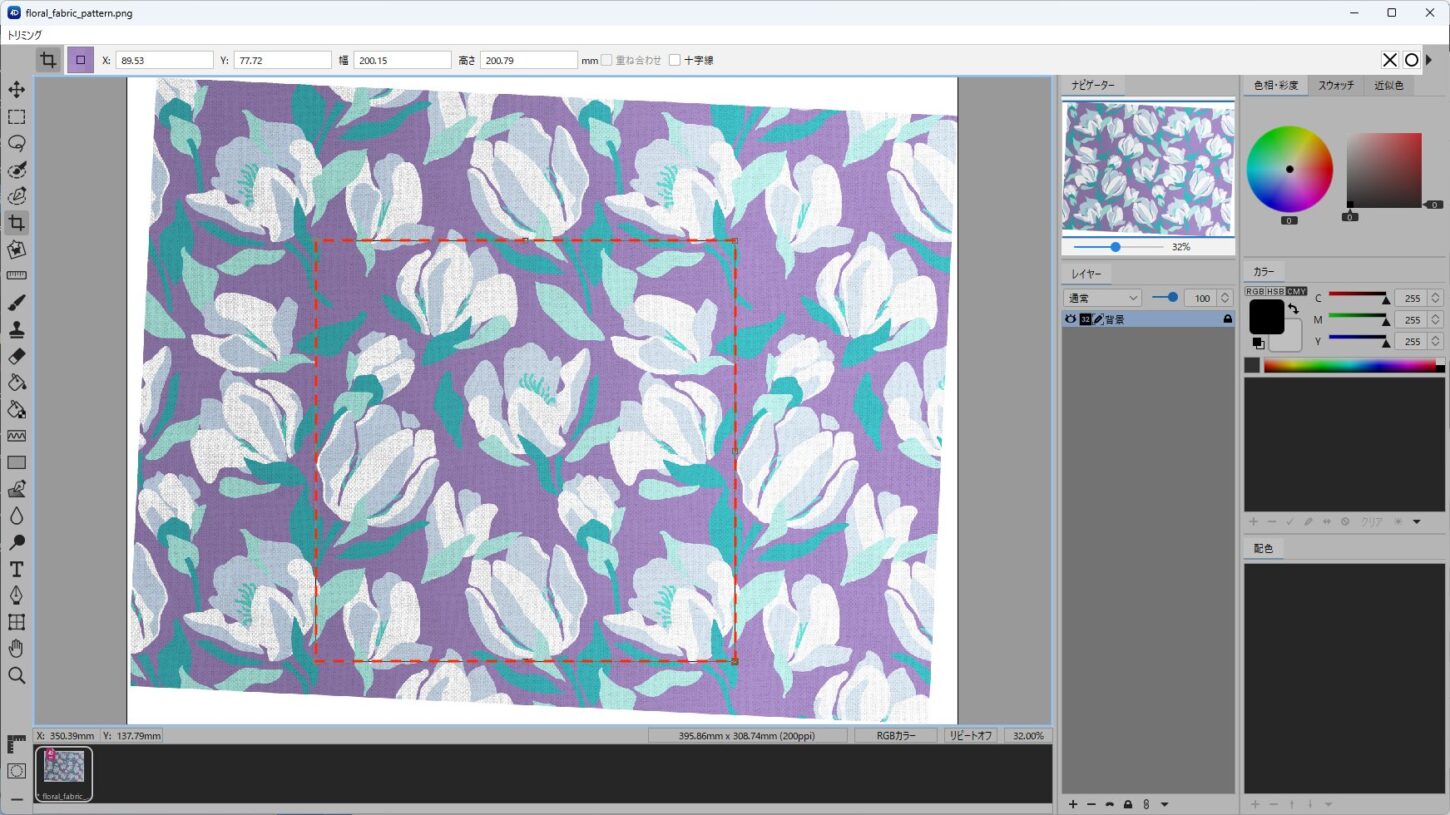

- 余白をカットする（1リピートの抽出）
回転によってできた周囲の余白を「トリミングツール」で切り抜きます。
1リピート分の柄がある場合は、1リピートを抜き出すようにトリミングしましょう。
※1リピート柄を綺麗に抜き出すには「リピート展開」機能を活用したトリミングも有効です。

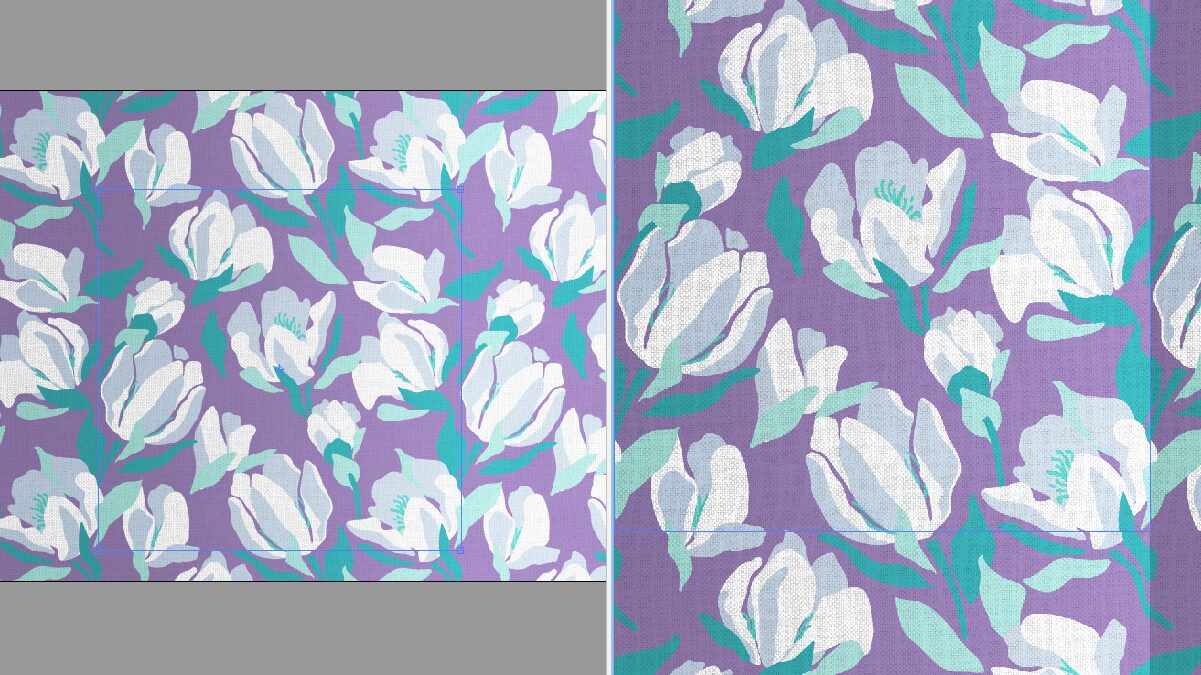

全体の色補正（明るさのグラデーション・ムラ対策）
スキャナーやカメラの特性による「明るさのムラ」を整え、色まとめの精度を高めるためにコントラストを調整します。
- 全体の明るさを確認
表示メニュー＞リピート設定 を選択し、全体の明るさムラの度合いを確認します。
- レイヤーの準備

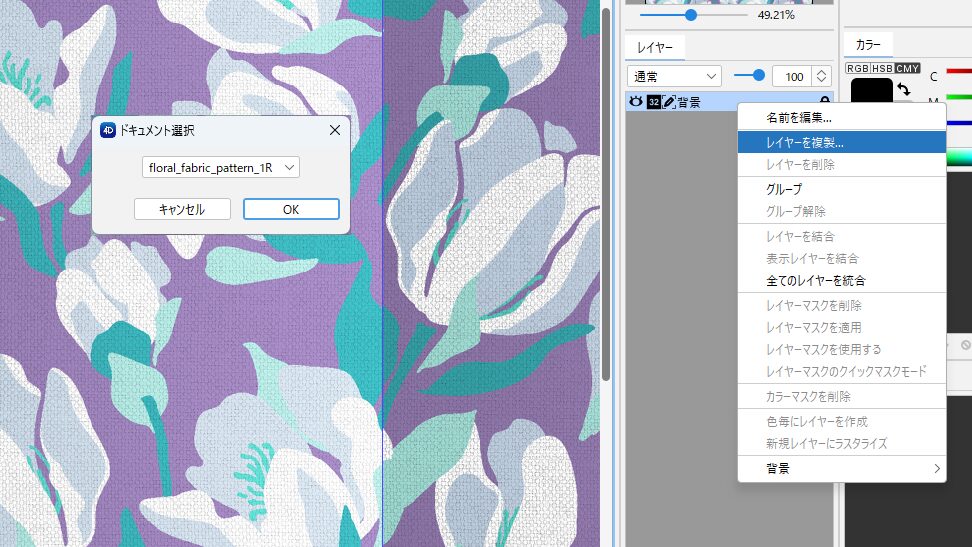

「背景」レイヤーを右クリックし、「レイヤーを複製」を選択します。
ドキュメント選択画面では、そのまま「OK」をクリックします。

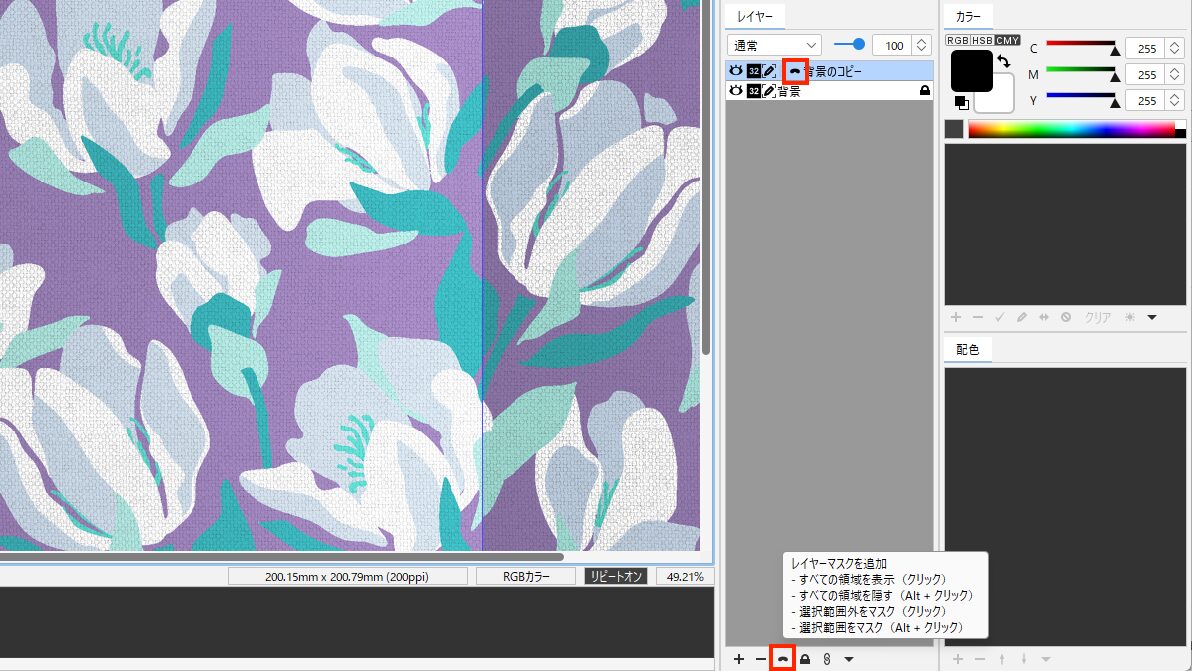

- レイヤーマスクの追加
複製したレイヤーパネル下部の「レイヤーマスクを追加」ボタンをクリックします。

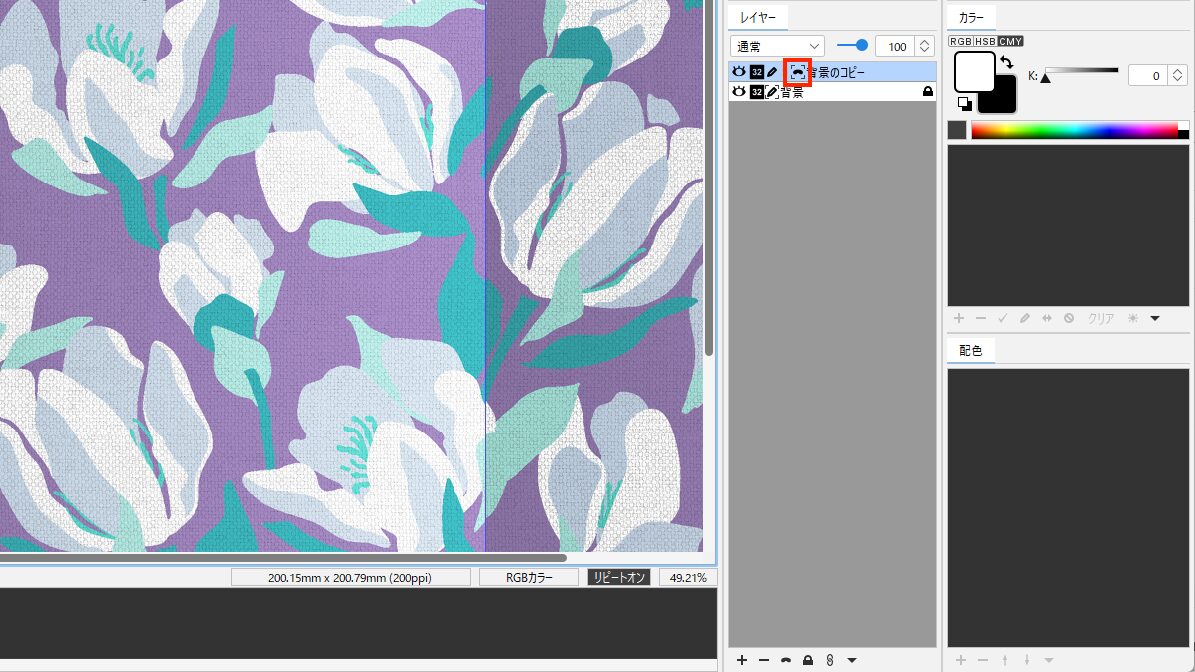

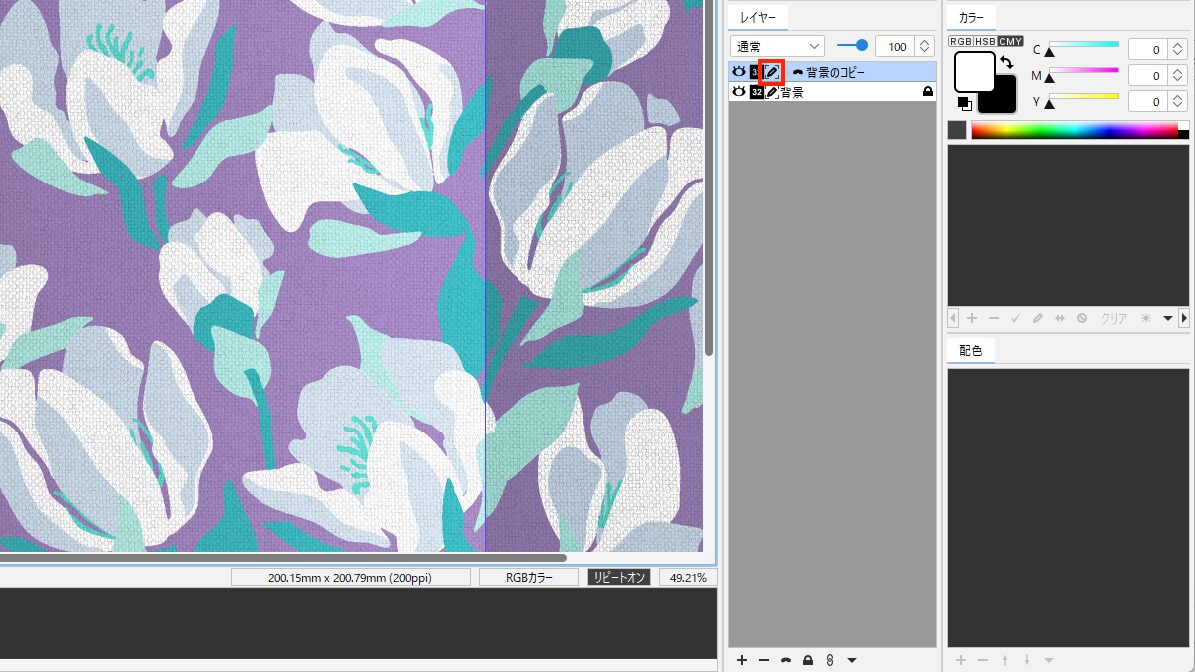

- レイヤーマスクの選択
レイヤーに表示された「レイヤーマスク」のアイコンを選択します。

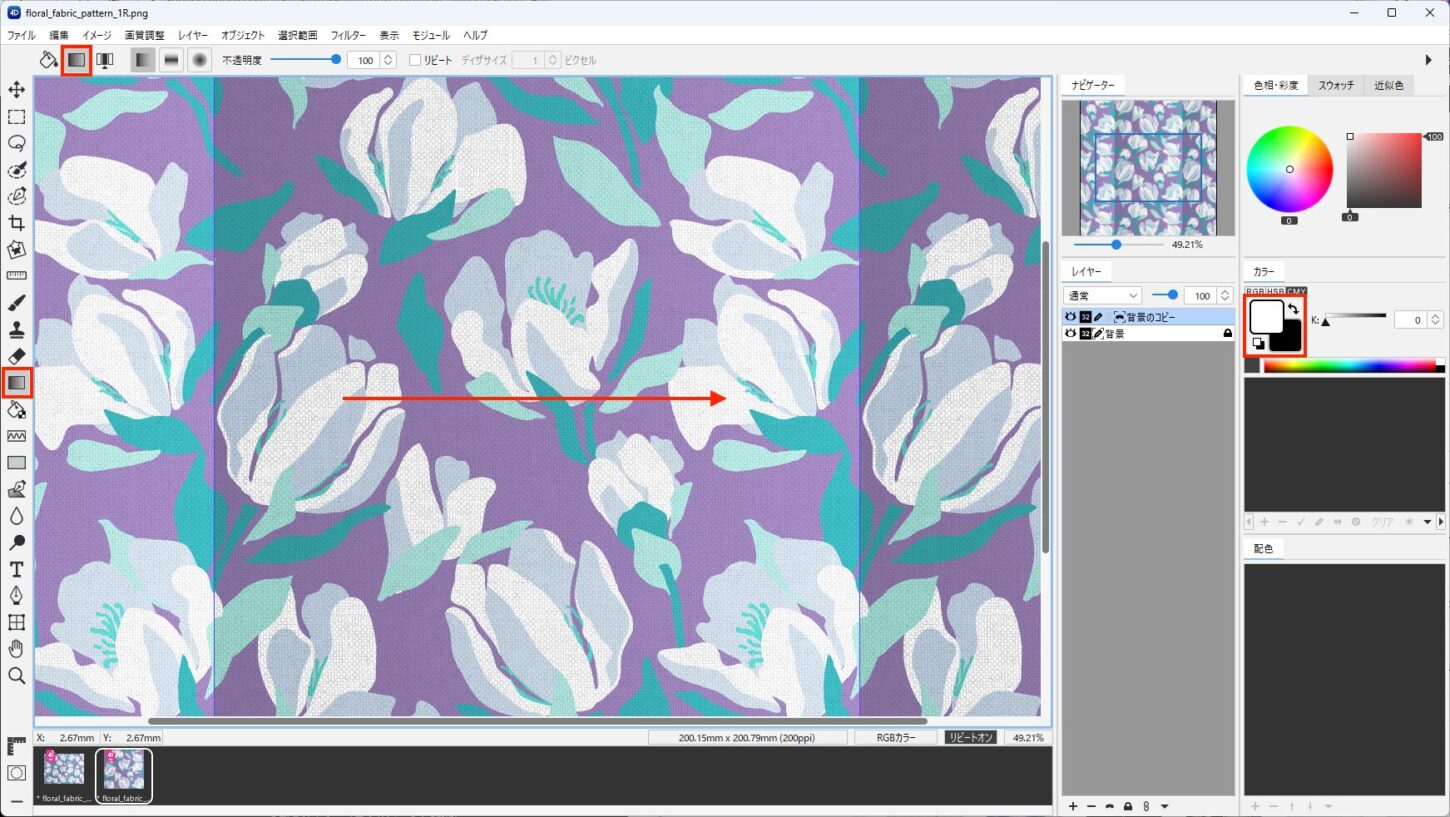

- グラデーションでマスクに描画
「グラデーションツール」を選択（例：描画色を白・背景色を黒に設定）し、画像の濃淡に合わせてドラッグします。（表示の変化はまだありません）
- イメージレイヤーの選択
レイヤーに表示されている「イメージレイヤー」のアイコンを選択します。

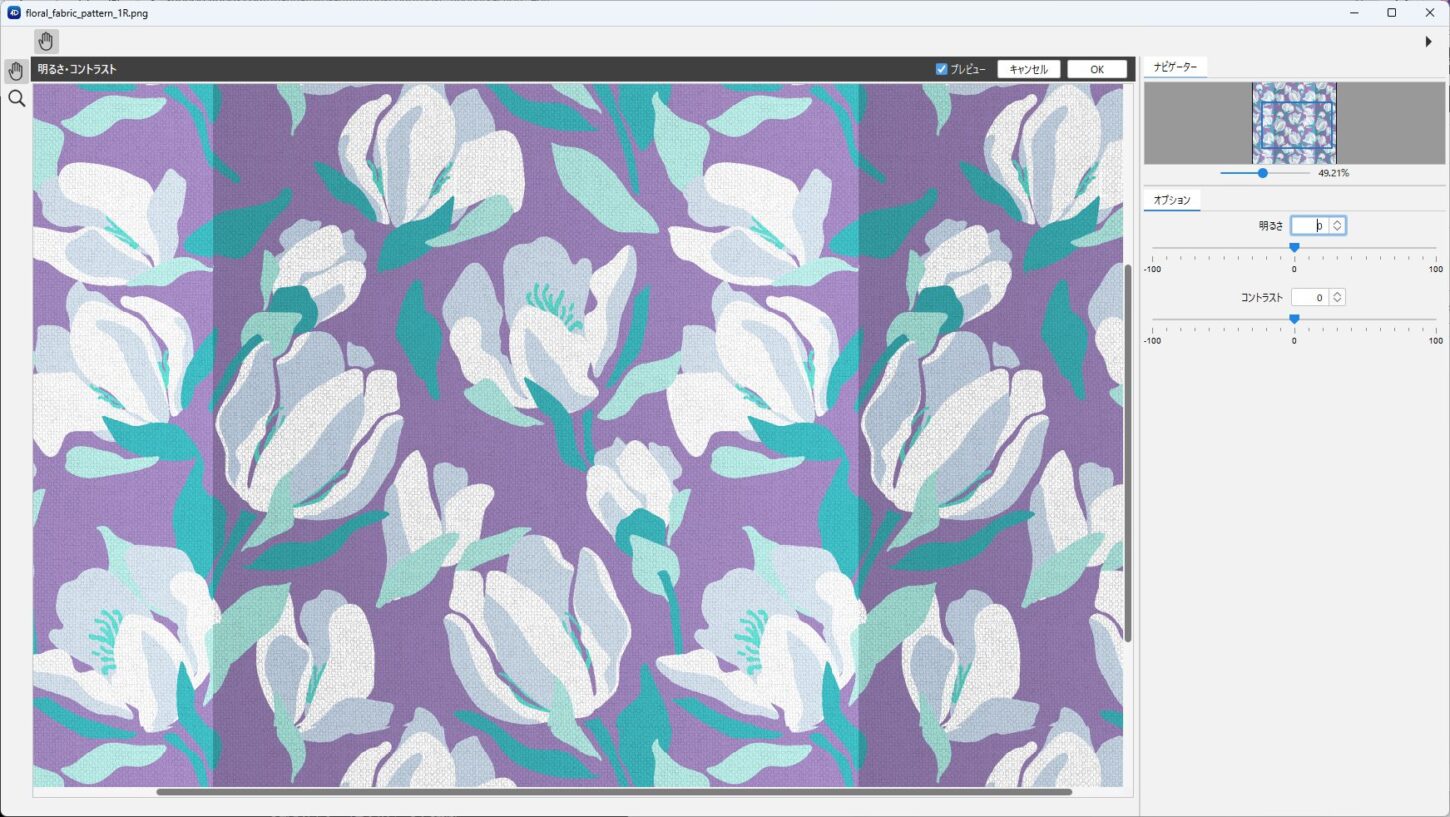

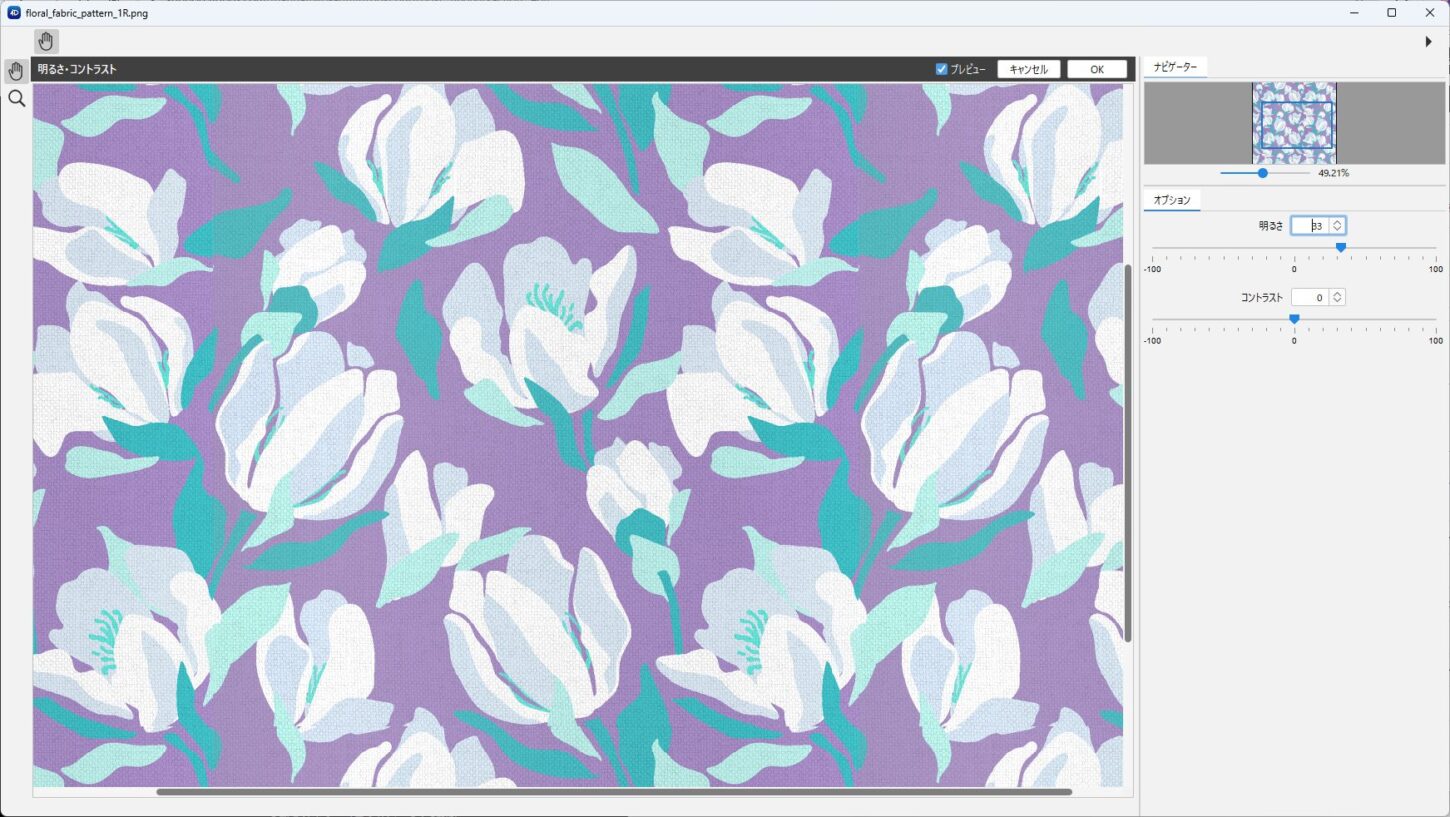

- 明るさの調整
画質調整メニュー ＞ 明るさ・コントラスト（またはレベル補正）でトーンを整えて、「OK」をクリックします。
部分的な明るさのムラをあらかじめ平坦にしておくことで、この後の自動色まとめの精度が格段にアップします。
ノイズの軽減
生地特有の織り目やザラザラ感（ノイズ）は、色まとめ（分版時）に不要なドットとして拾われてしまいます。

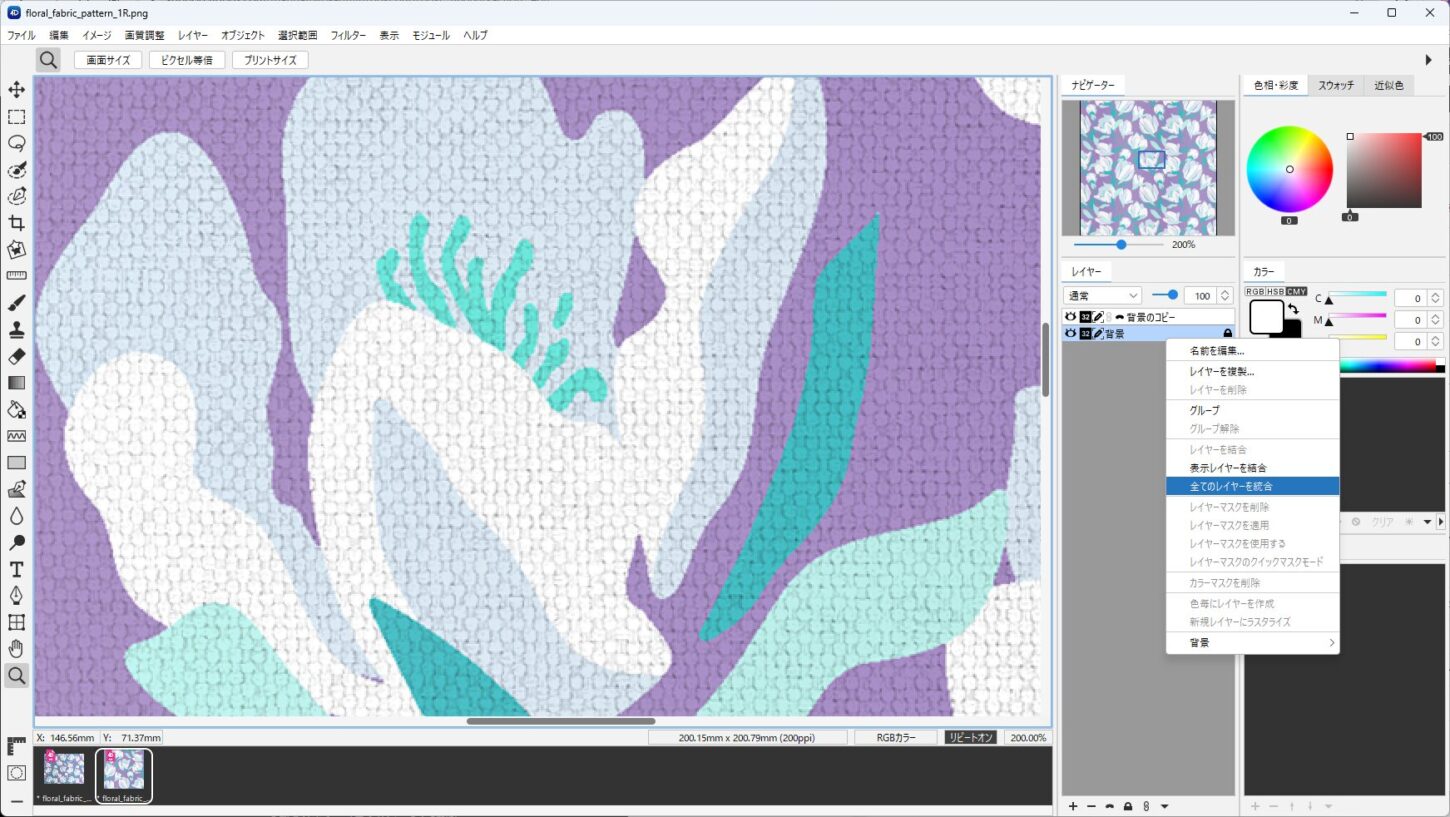

- レヤーパネルを右クリックし、「全てのレイヤーを統合」を選択します。

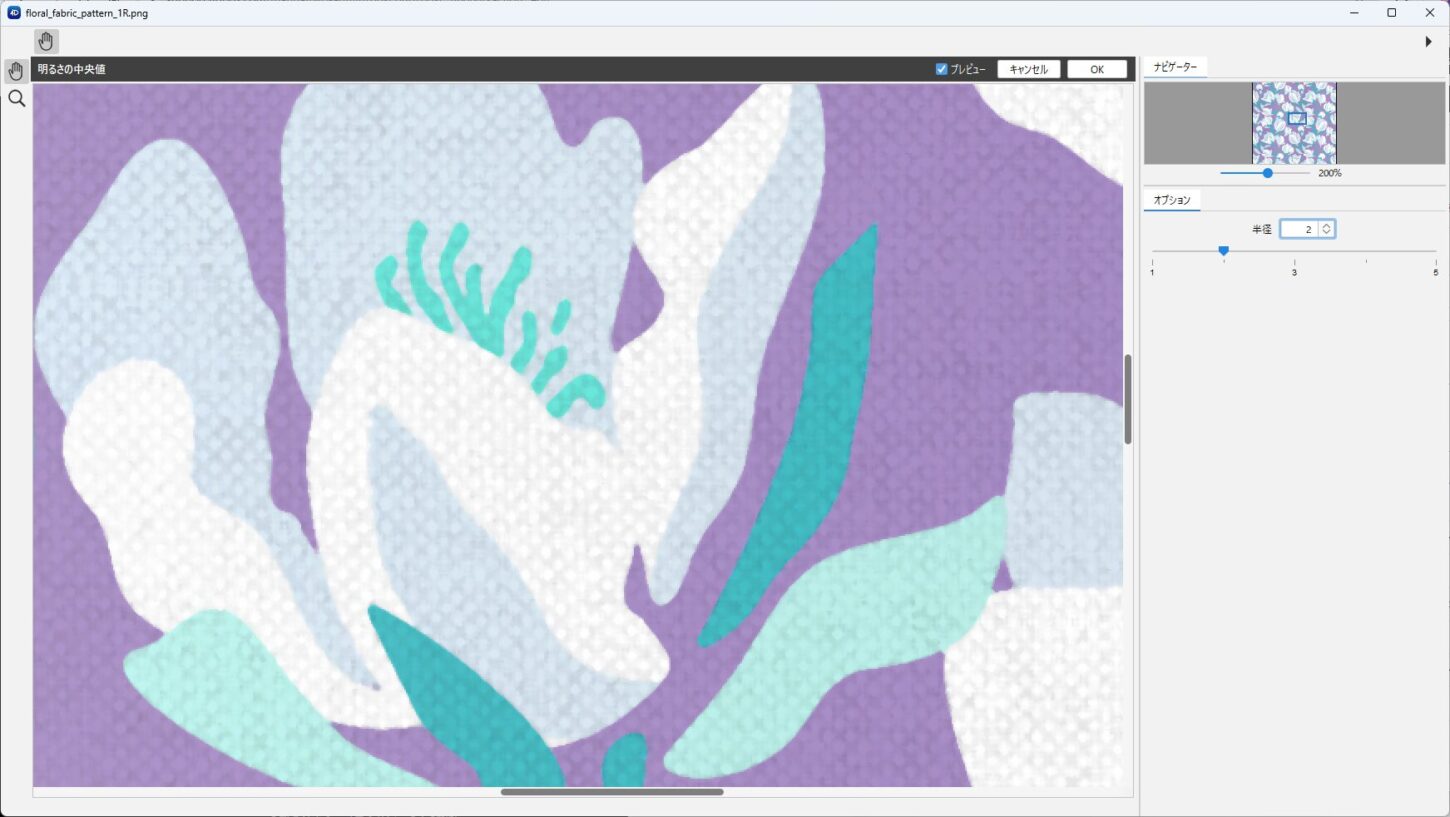

- フィルター ＞ 明るさの中央値 を選択。中間の明るさ半径（1～5）を設定して「OK」をクリックします。
- ディテールを保ったまま、色まとめがしやすい滑らかな状態に仕上がります。

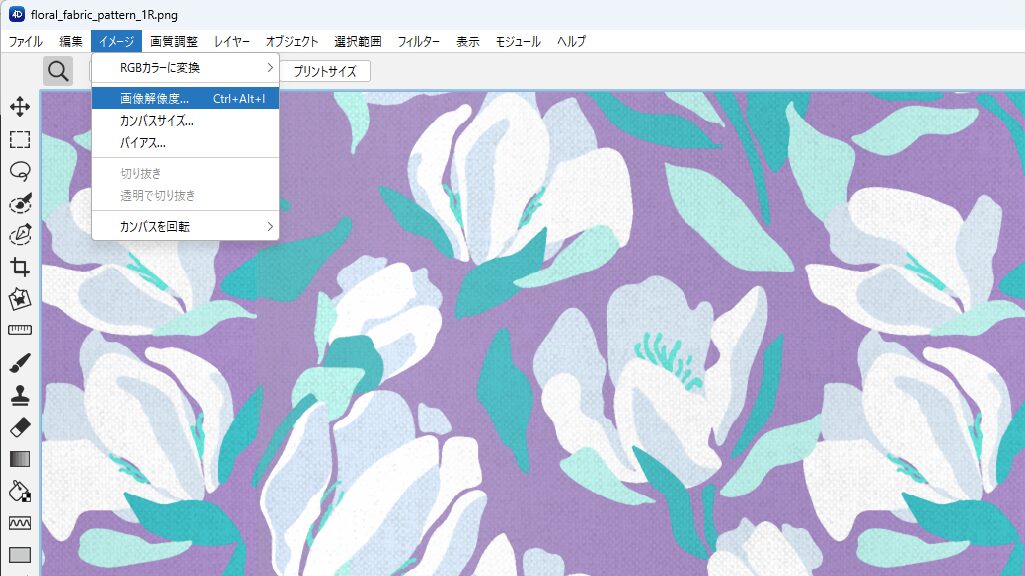

サイズと解像度の決定
仕上がりの1リピートサイズが決まっている場合は、あらかじめ イメージ ＞画像解像度 または カンバスサイズ でサイズを調整しておきます。
STEP 2：『色まとめ』機能で自動＆手動分版
下準備ができたら、いよいよ分版作業です。モジュール ＞ 色まとめ を選択し、画像の特性に合わせて最適なアプローチを選びます。

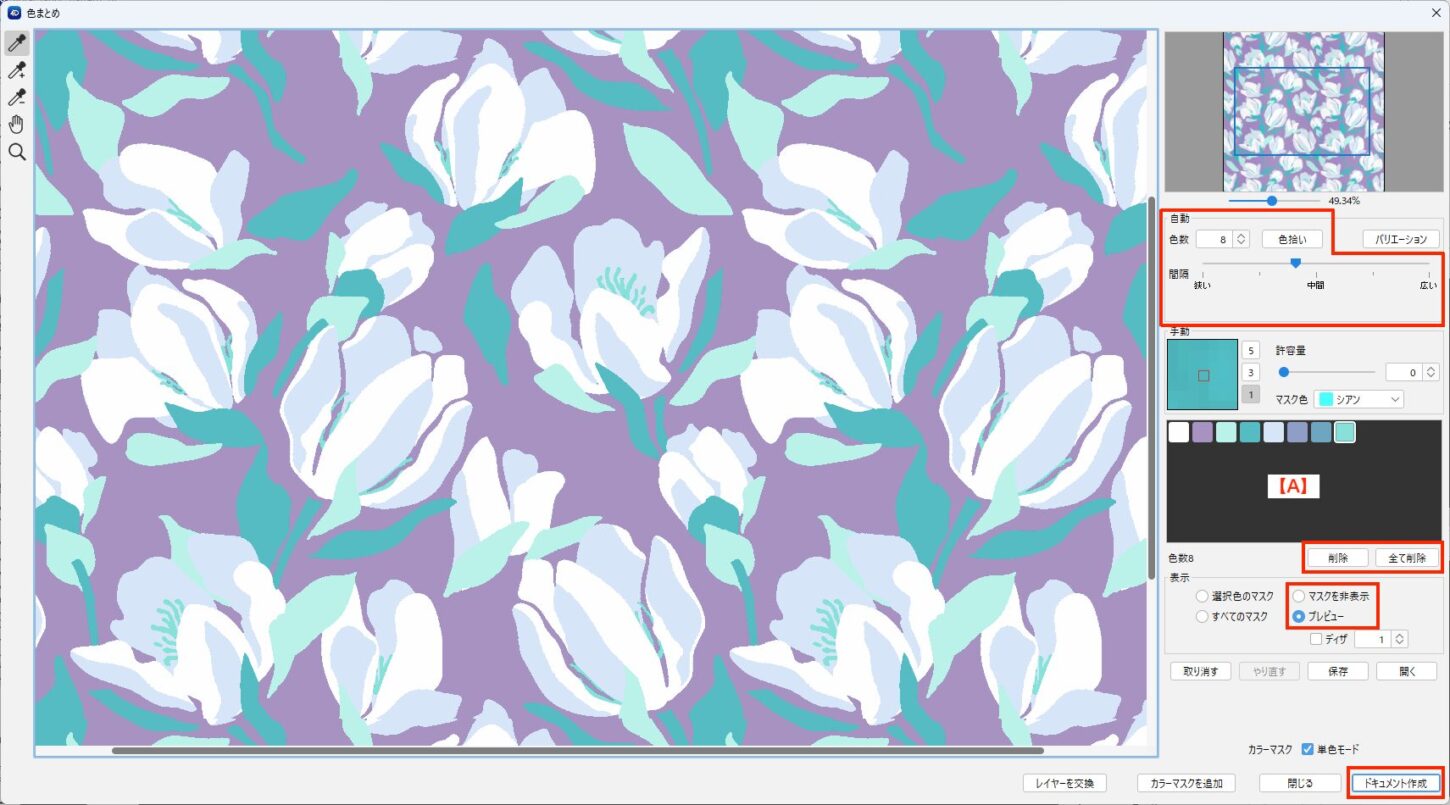

A. 自動色まとめ
指定した「色数」や「色域」から瞬時に自動色分けします。（自動色まとめ）
- 色数を数値入力します。（255色まで対応）
- 「色拾い」をクリックします。
自動抽出された色がカラーテーブル【A】に表示されます。間隔スライダーで拾う色域を調整します。 - 「マスクを非表示」で色まとめ前の画像、「プレビュー」で色まとめ後の画像を確認できます。不要な色は選択して「削除」が可能です。
- 「ドキュメント作成」をクリックすると、色まとめ（分版）されたインデックスカラー画像が新しく作成されます。

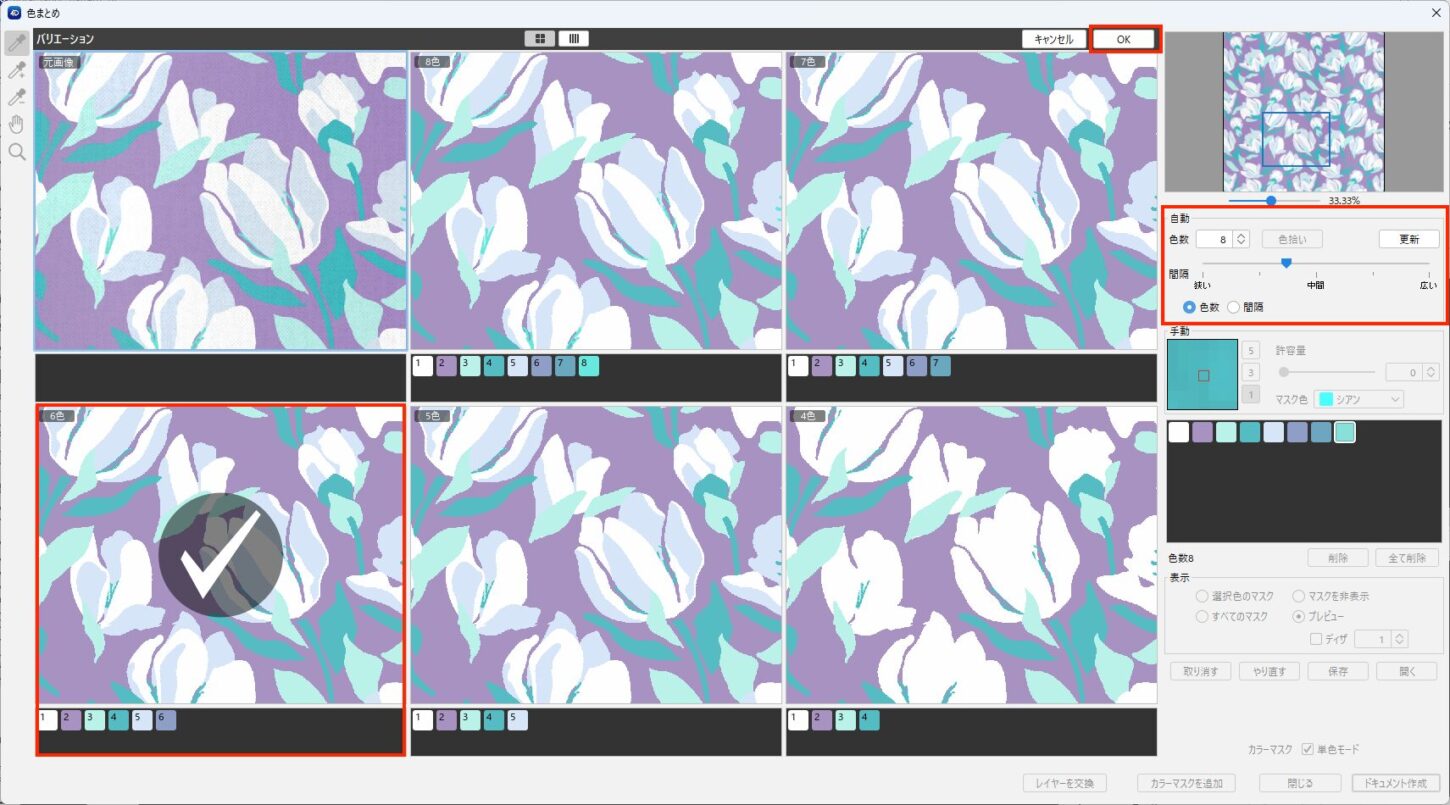

B. バリエーション
色数や色相間隔の異なる5つの候補から、直感的に最適な仕上がりを選択できます。（バリエーション）

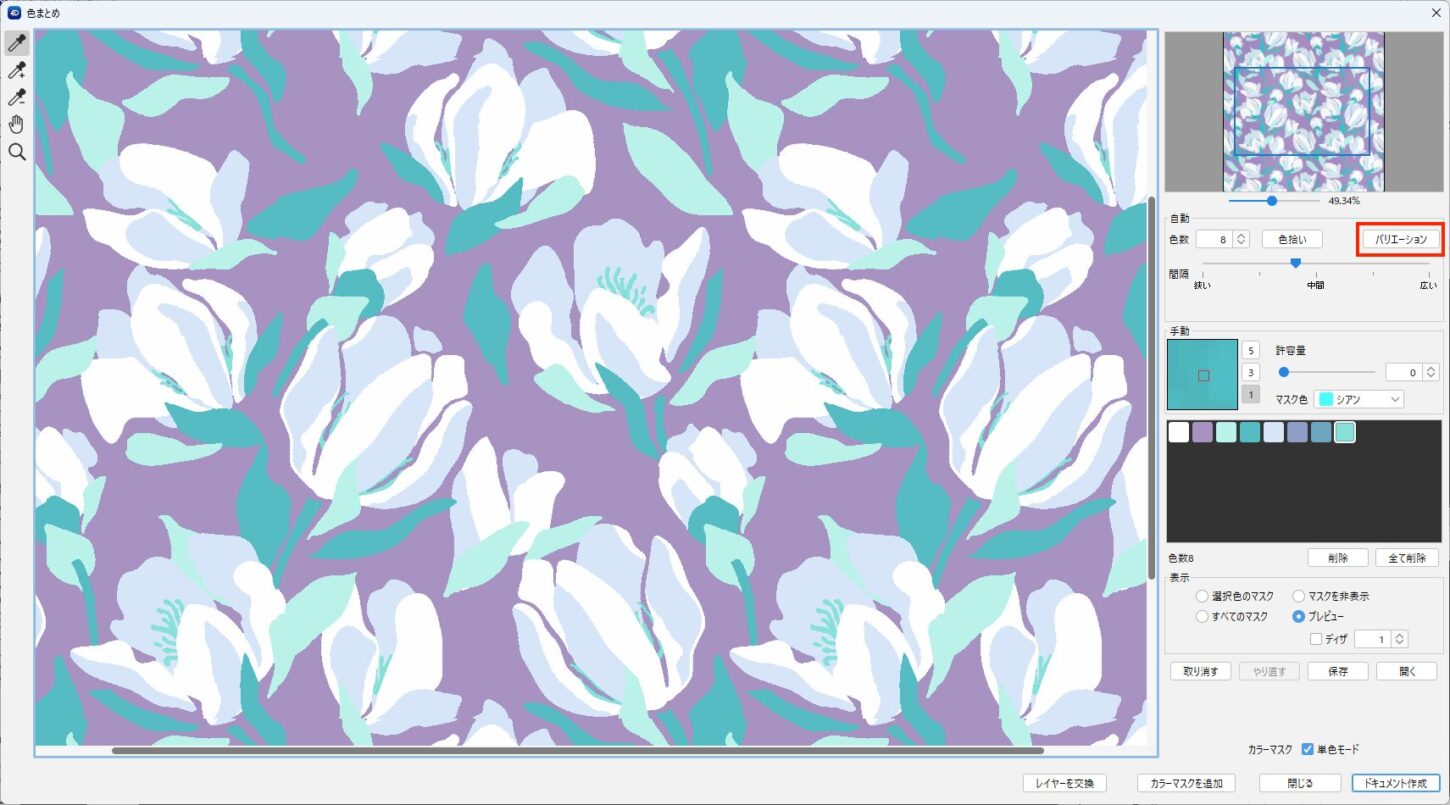

- 「バリエーション」をクリックします。
- 左上の元画像と5つのバリエーションが表示されます。
色数と（色相の）間隔を調整します。 - 色数や間隔のラジオボタンを切り替え、「更新」をクリックしてバリエーションを再表示します。
- 最適な画像をクリックして「✓」を入れ、「OK」ボタンで確定します。
- 「ドキュメント作成」をクリックすると、色まとめされたインデックスカラー画像が新しく作成されます。
C. 手動色まとめ
こだわりたい領域の色を、1色ずつピンポイントで狙って拾い上げます。（手動色まとめ）

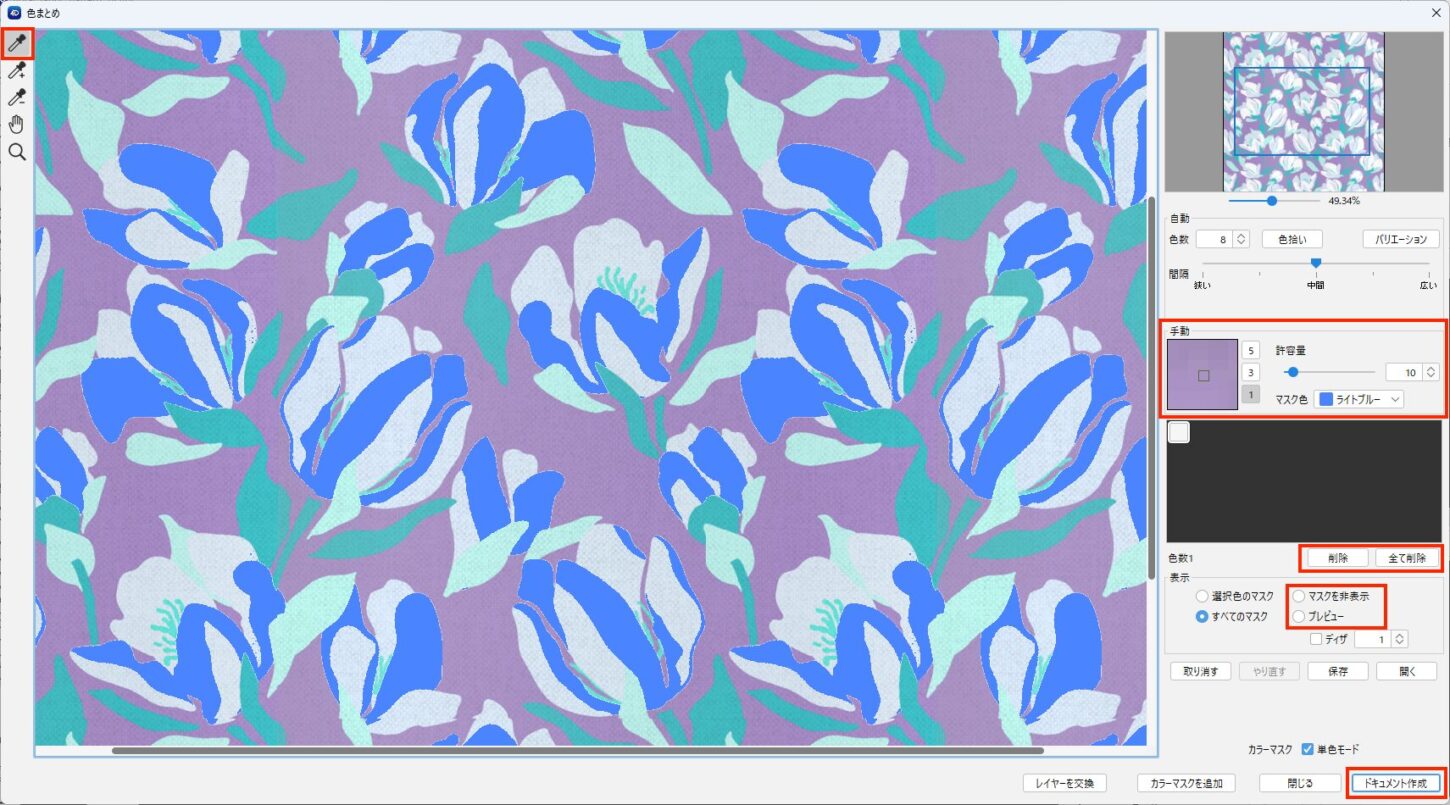

- スポイトツールを選択し、スポイトサイズと許容量（0〜100%）を設定します。
- 画面上の欲しい色をクリックすると、拾われた色がマスク色で表示され、自動的にカラーテーブルへ追加されます。
- 「マスクを非表示」で色まとめ前の画像、「プレビュー」で色まとめ後の画像を確認できます。
不要な色は選択して「削除」が可能です。 - 「ドキュメント作成」をクリックすると、色まとめされたインデックスカラー画像が新しく作成されます。
今回はシルクスクリーン印刷に適した「ベタ」表現のままドキュメントを作成します。
（※用途に応じて、グラデーション表現向けの「ディザ」や「カラーマスク」も選択可能です）
STEP 3：『レタッチ』機能で元画像と比較しながら美しく修正
変換されたインデックス画像を確認し、細かい部分の微調整を行います。

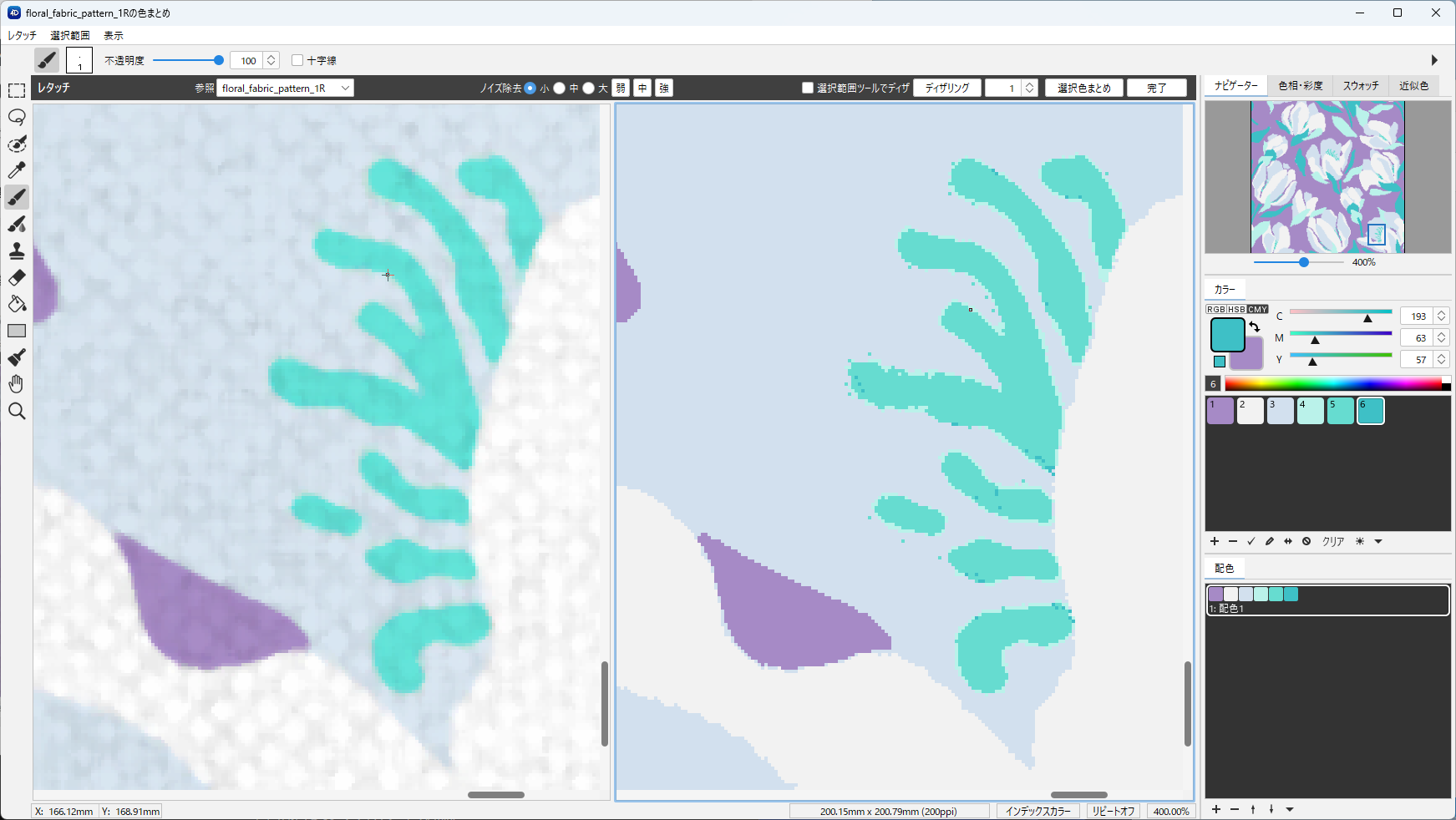

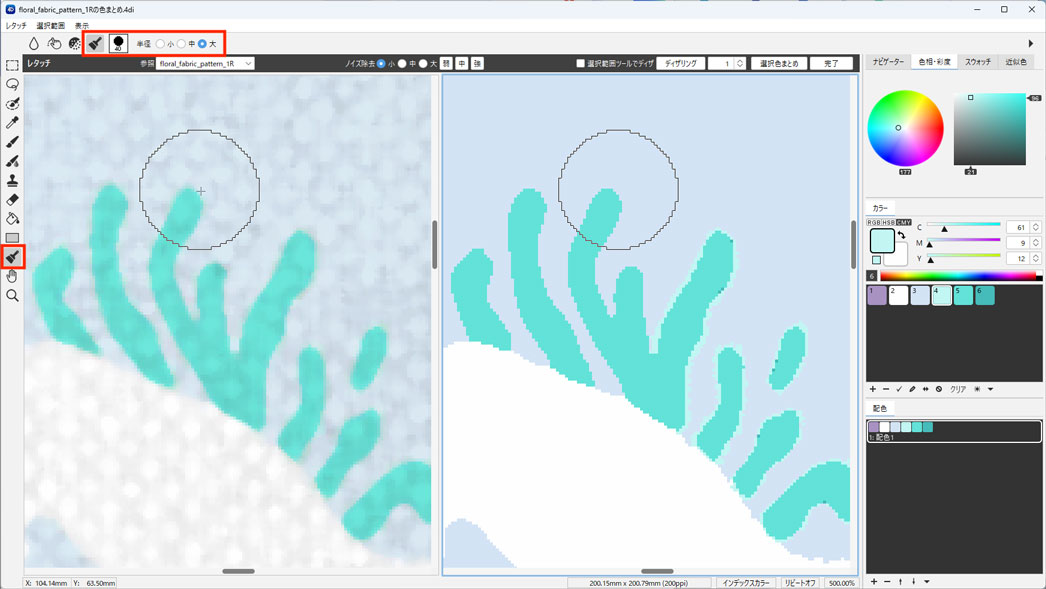

- レタッチ画面を開く
モジュール ＞ レタッチ を選択します。

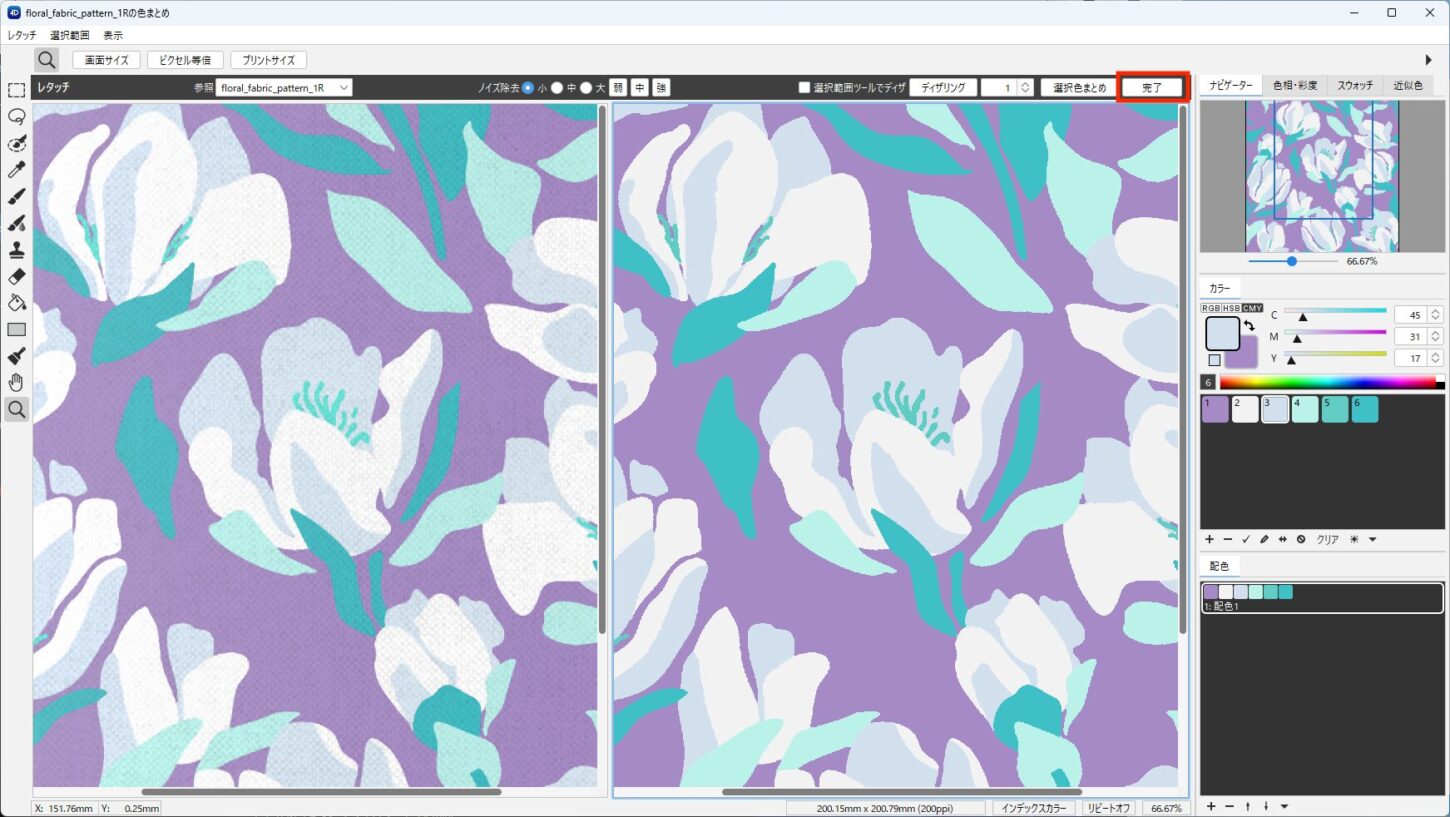

画面左に「元のRGBカラー画像」、右に「色まとめ画像」が並んで表示されるため、元絵のニュアンスを確認しながら作業できます。

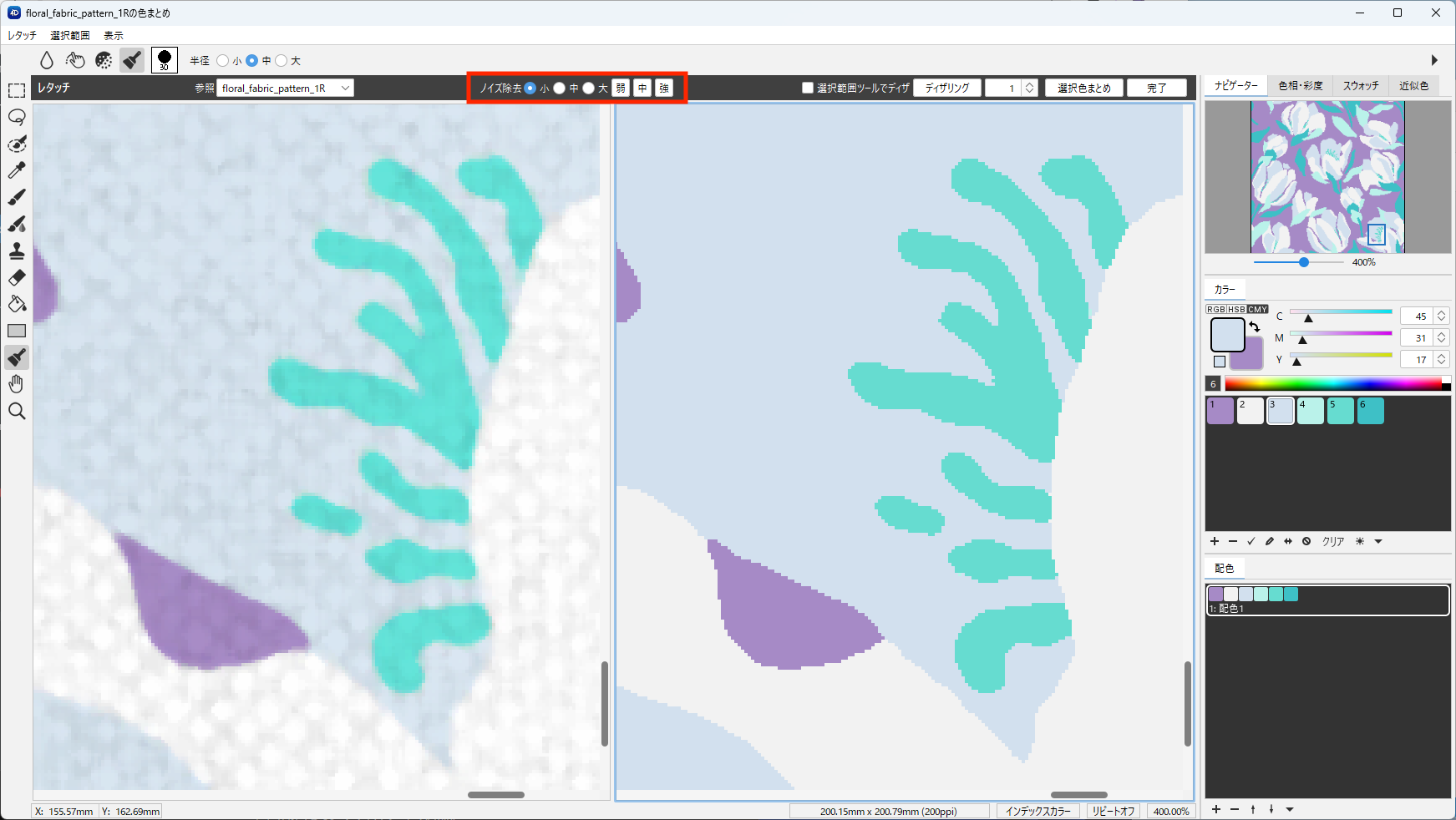

- 全体のノイズを一括除去する
散らばった不要な色を自動で隣接色へ振り分けます。
オプションバーの「ノイズ除去」から範囲（小／中／大）と強度「弱／中／強」を選んでクリックするだけで、画面全体のノイズが一瞬で消え去ります。

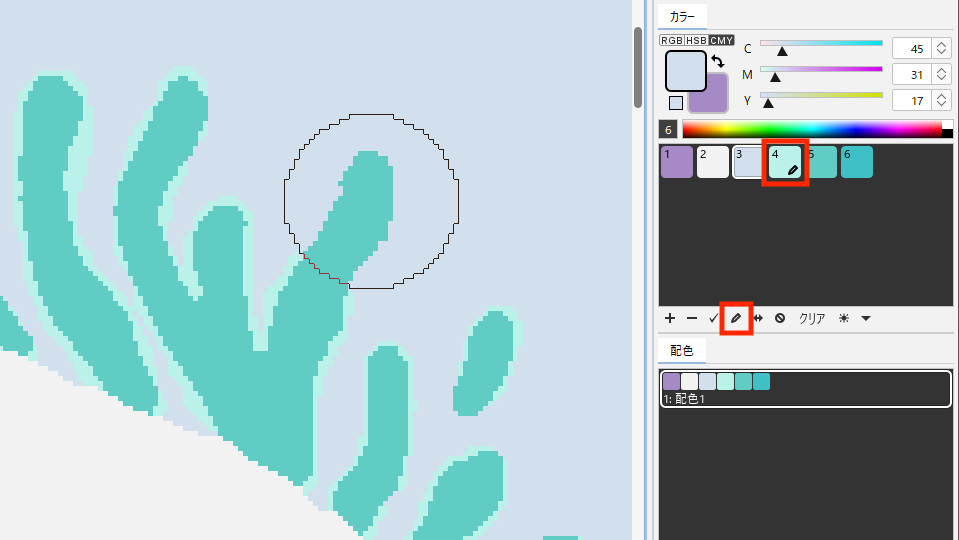

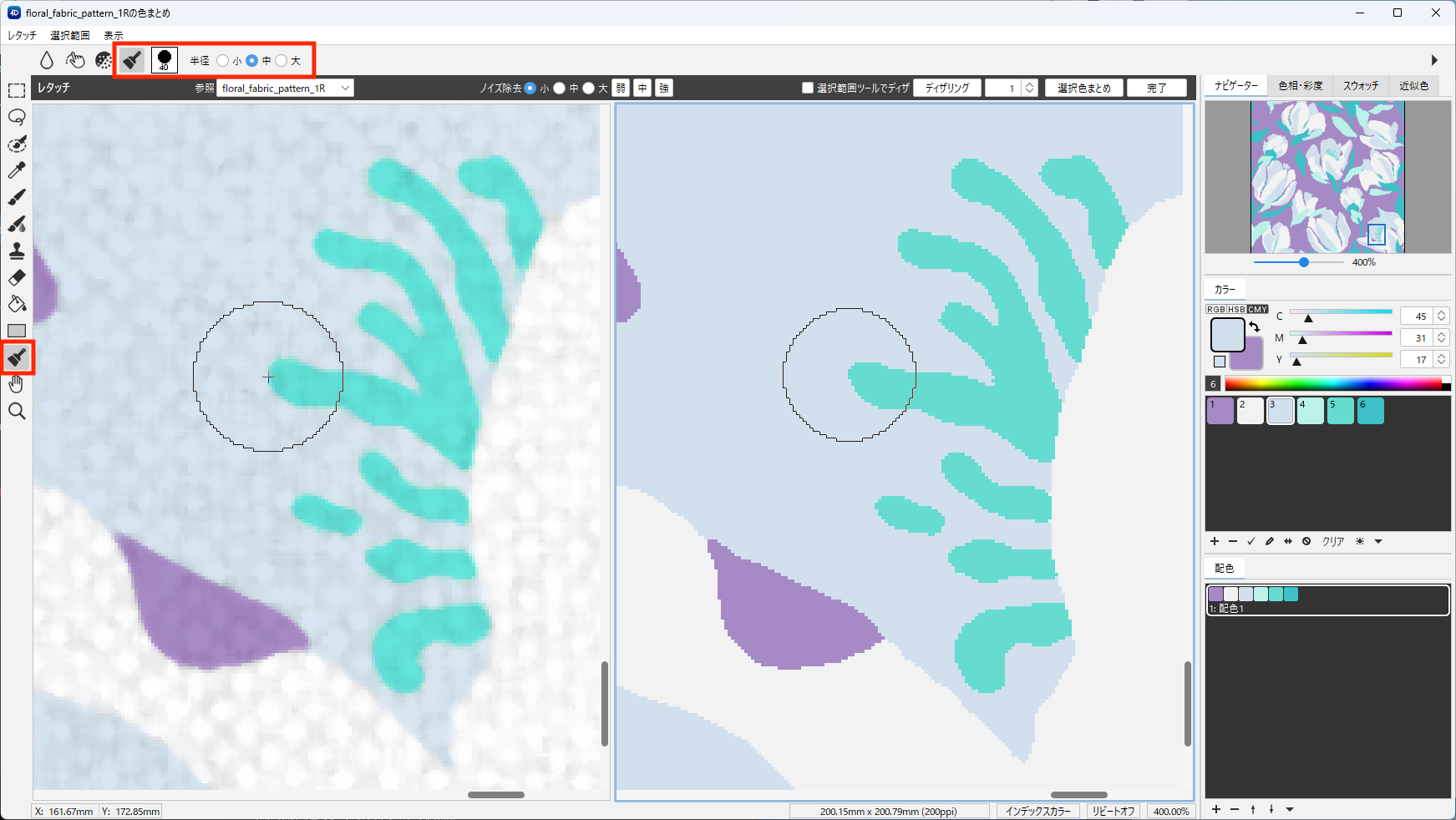

- 「指定色」機能でピンポイント描画
特定の色だけを修正したい時は「指定色」が便利です。選択したカラーに指定マークを付けると、ブラシツール等で豪快に塗ってもその「指定色」部分にしか色が乗らないため、はみ出しを気にせずスピーディに作業できます。
- 完了して戻る
修正が終わったら、画面上の「完了」ボタンを押してメイン画面に戻ります。
STEP 4：リピート（送り）設定と繋ぎ目の最終仕上げ
メイン画面に戻り、リピート（送り）表示の設定を行います。

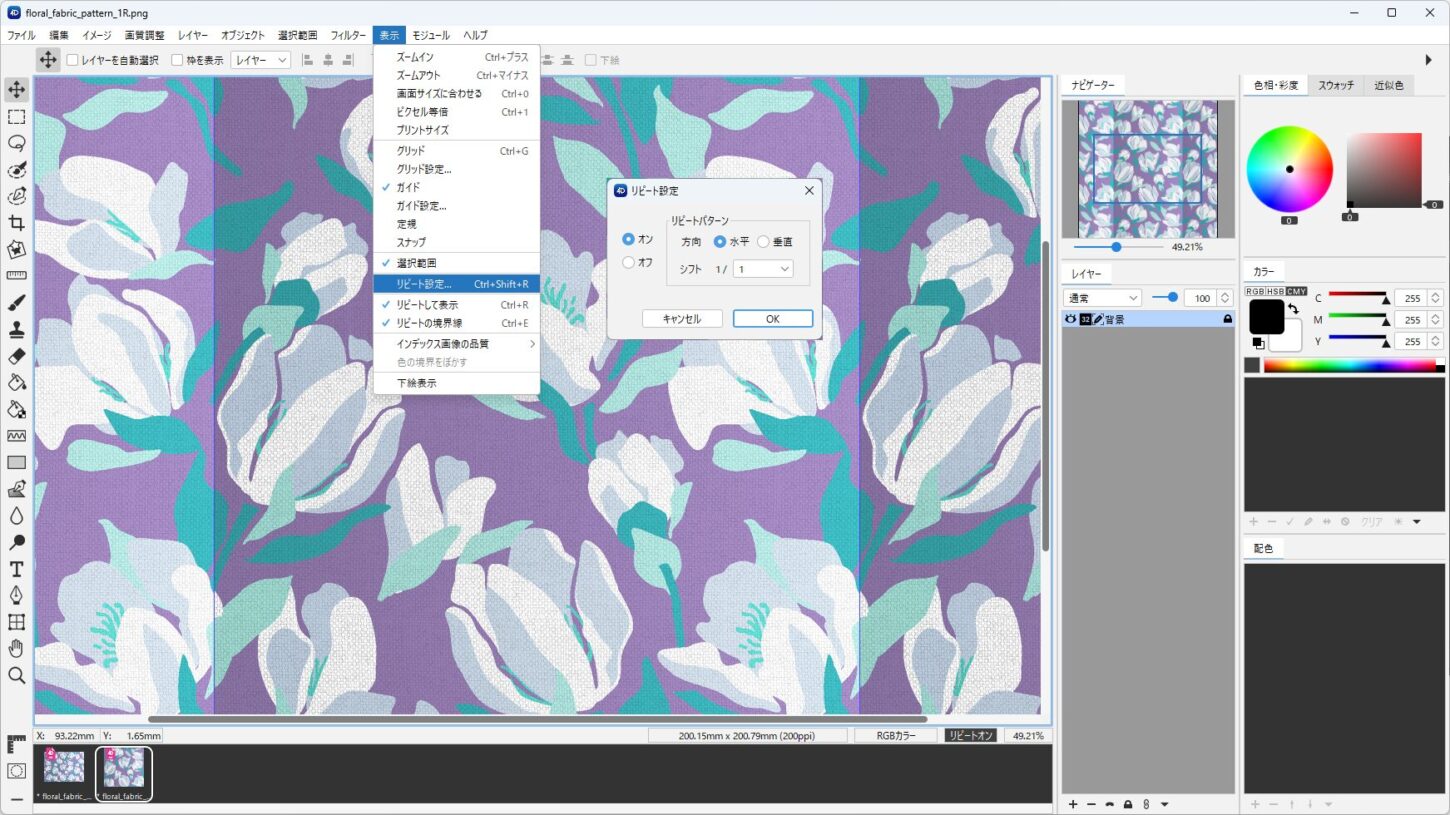

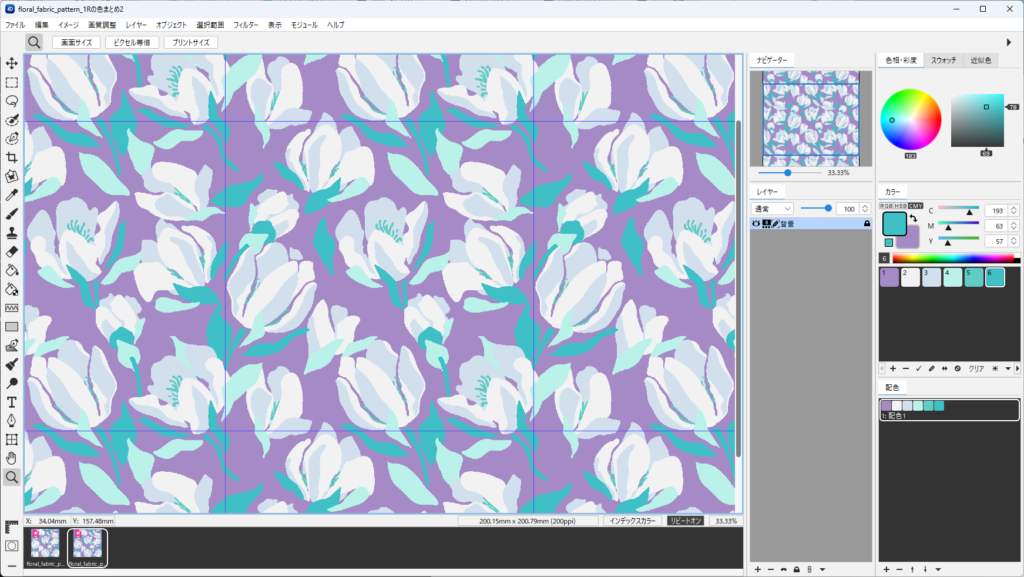

- リピート表示の設定

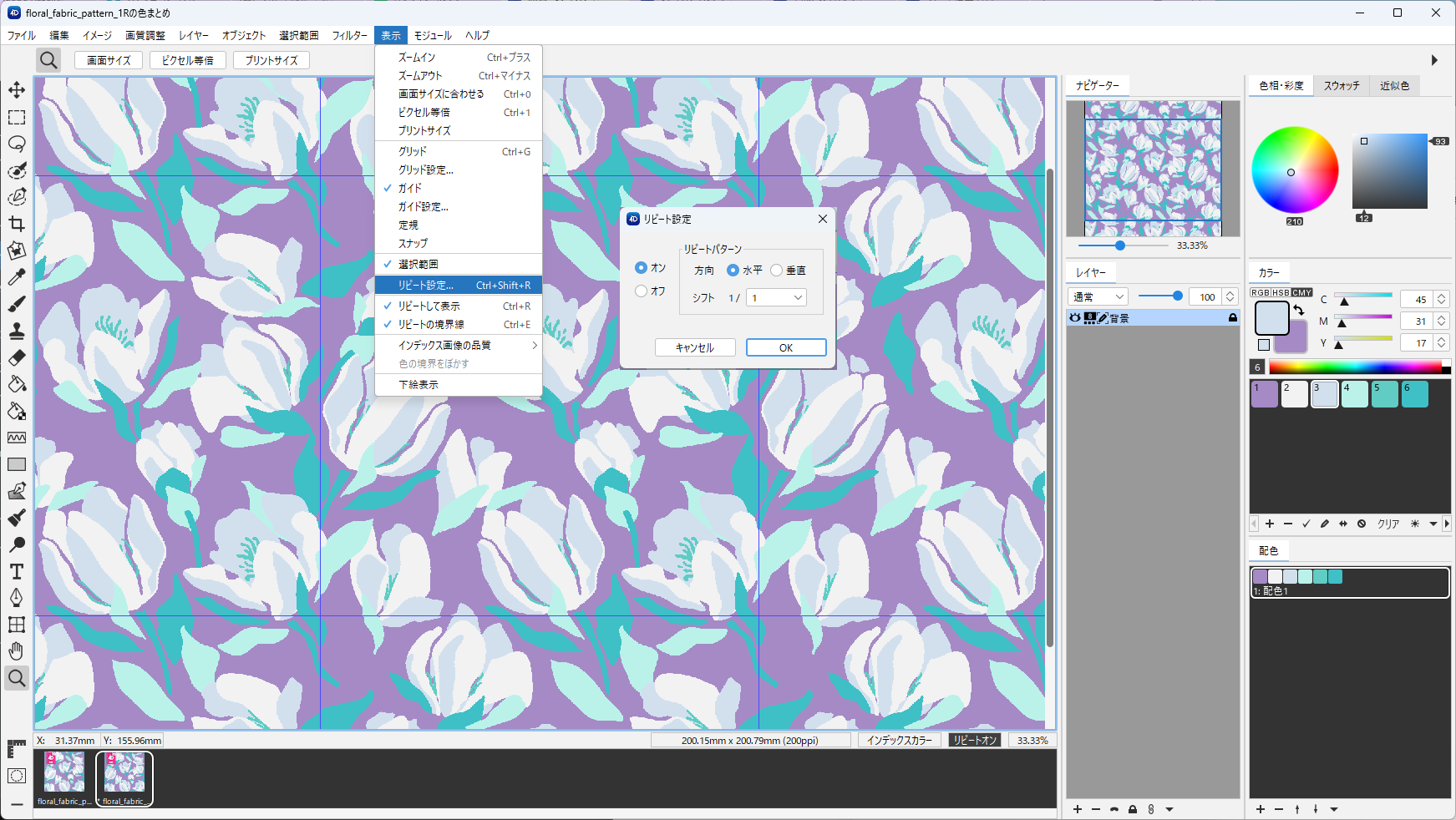

表示メニュー＞リピート設定 を選択。リピートパターンの「方向」と「シフト」を設定して「OK」をクリックします。
- 繋ぎ目のシームレス修正

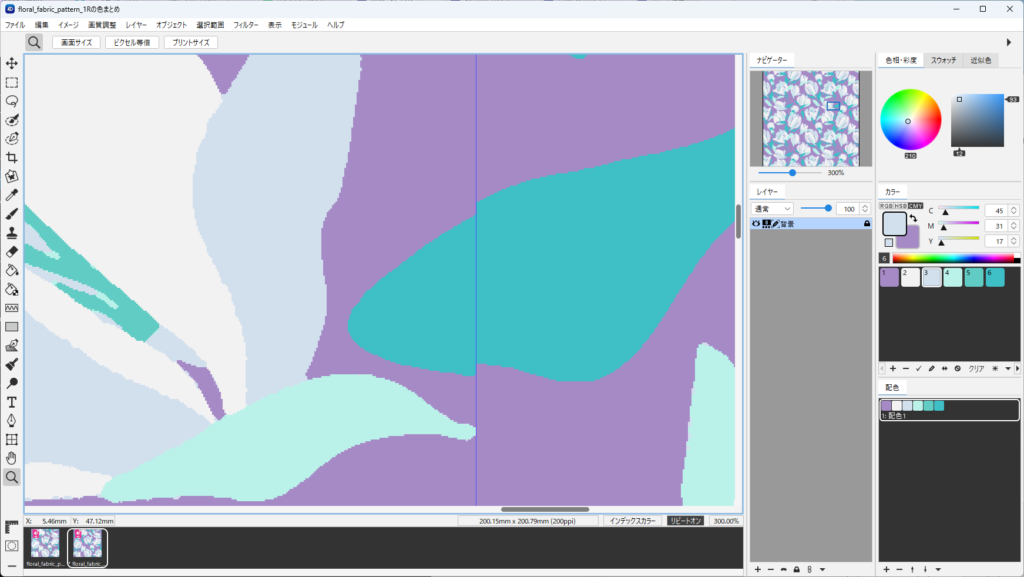

画面上で実際に柄が連続配置（リピート表示）された状態を確認しながら、不自然な繋ぎ目を描画ツールで編集します。
4Dbox PLANSなら、リピート表示させた状態のまま繋ぎ目を直接シームレスに修正・描画できるため、ストレスフリーで完成度の高いリピート図案データが完成します！
4Dbox PLANSで分版・リピート作業を劇的に効率化
手作業で行うと膨大な時間がかかる「布スキャンからの分版」や「繋ぎ目の修正」も、4Dbox PLANSの『色まとめ』『レタッチ』『リピート描画』の連携機能を使えば、驚くほどスピーディかつ正確に仕上げることができます。

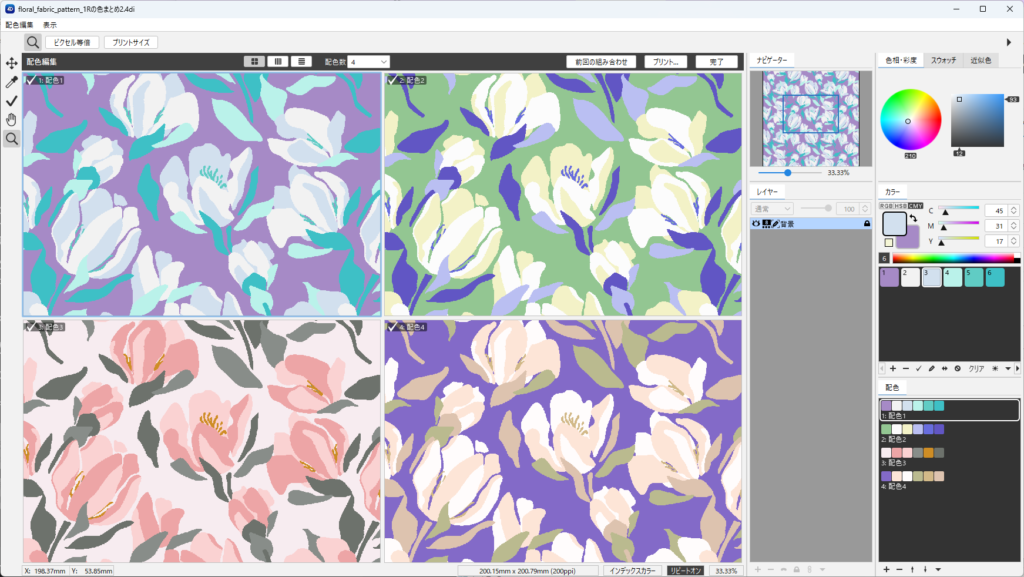

さらに、色まとめを行ったデータはそのまま「カラーバリエーション展開（配色作成）」や「配色編集」の工程へスムーズに移行できるため、デザインの幅を広げる作業も一気に行えます。
「分版作業の時間を短縮したい」「もっと直感的にテキスタイルデザインを仕上げたい」というデザイナーの皆さま、ぜひこのテクニックを日々の業務にお役立てください！
