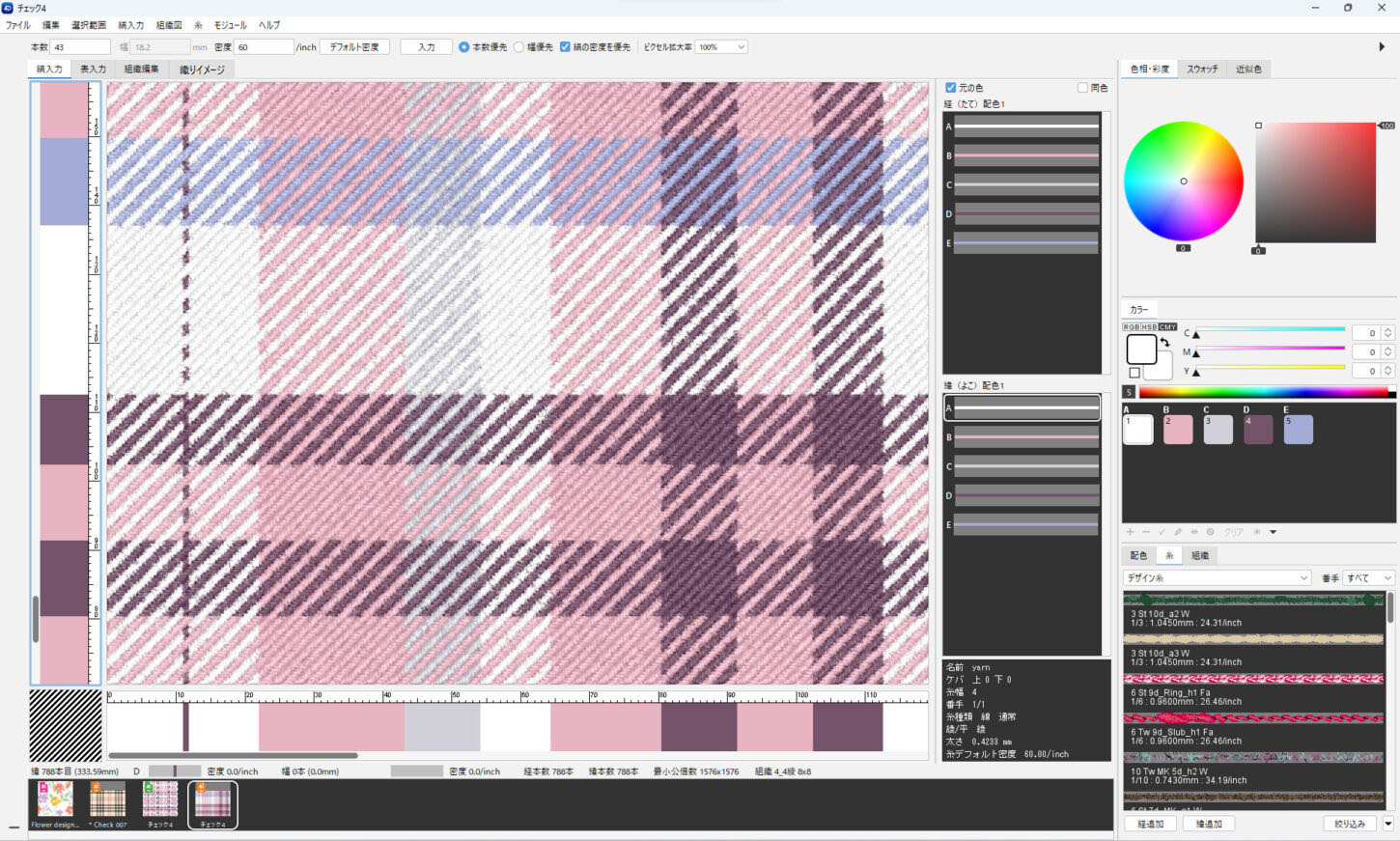

チェックの縞入力メニューについて説明します。
密度変更
初期設定では密度は120（1本＝ 0.21mm）です。変更する場合は下記手順で行います。
- 縞入力メニュー＞密度変更 を選択します。
- 密度変更ダイアログから数値（12～300／inch）を入力して「OK」をクリックします。
※ウィンドウ下にあるステータスバーで、縞割の1リピート分の長さを確認します。
| 密度 | 糸の太さ |
|---|---|
| 12（最低値） | 2.12mm |
| 50 | 0.51mm |
| 72 | 0.35mm |
| 80 | 0.32mm |
| 100 | 0.25mm |
| 120 | 0.21mm |
| 150 | 0.17mm |
| 180 | 0.14mm |
| 200 | 0.13mm |
| 300（最高値） | 0.08mm |
チェックのデフォルト密度を変更する場合
- 縞入力メニュー＞密度変更 を選択します。
- 密度を入力し「デフォルトも変更」に ☑ をつけてOKし、チェックファイルを保存します。
- 次回以降、ファイルメニュー＞新規＞チェックを選択すると [2] で設定した密度のファイルが開きます。
※初期設定では密度120/inch（糸1本＝ 0.21mm）です。

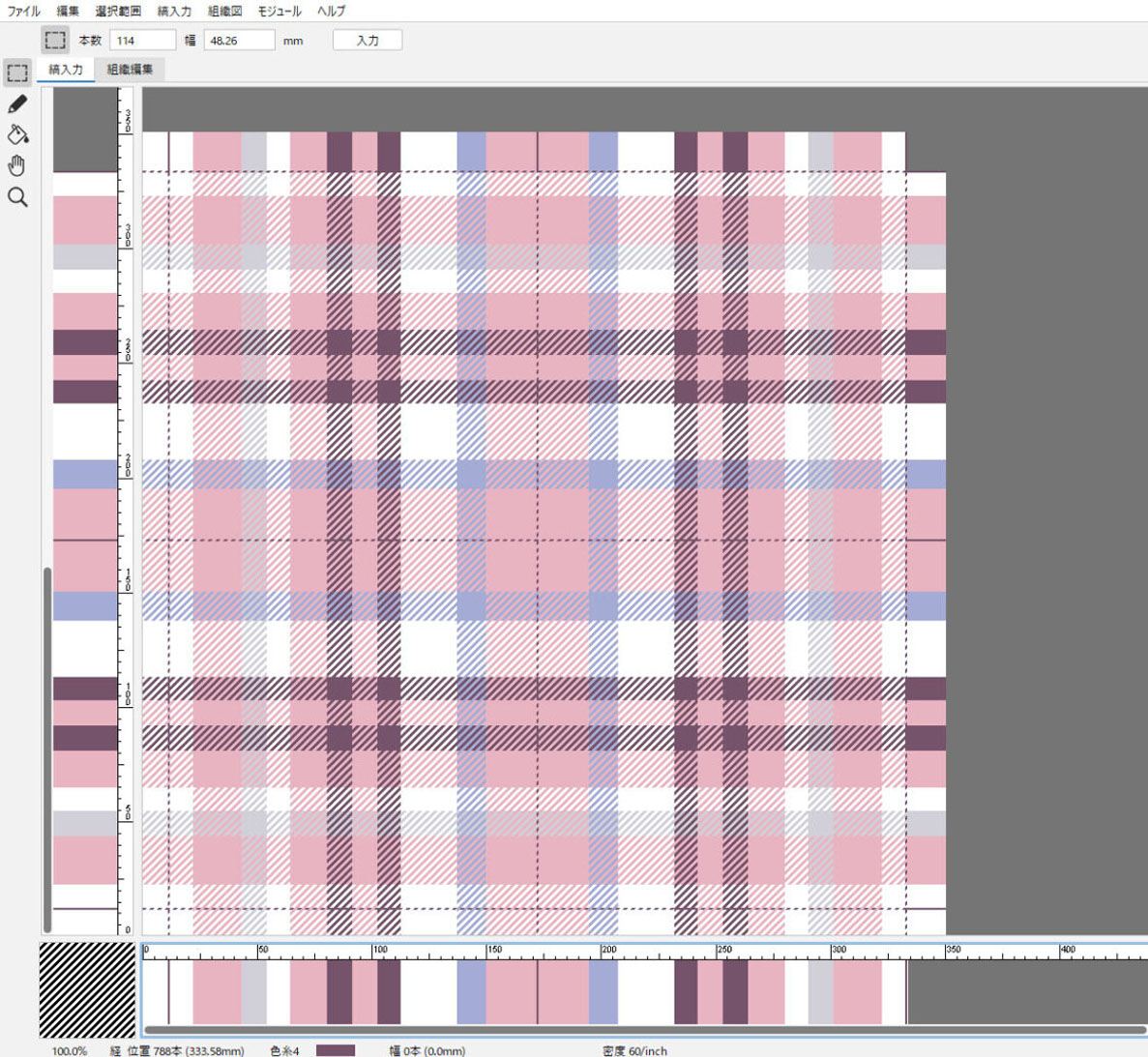

全体リピート
Ctrl + R（Mac：⌘ + R ）
- 縞入力メニュー＞全体リピート を選択します。
- 縞入力画面いっぱいにリピート表示します。
サイズ変更
縞割の幅を数値で変更することができます。
○○cmにしたい、○○%に拡大／縮小したい 場合に有効です。
- 入力ツールでサイズ変更したい範囲を選択します。（全範囲の場合は選択不要）
- 縞入力メニュー＞サイズ変更 を選択します。
- サイズ変更ダイアログから幅の数値（mm／cm／inch／%）を入力し、「OK」をクリックします。
縞全体に適用：設定した幅の増減の割合を計算して、自動的に縞全体に反映します。
経緯両方に適用：設定した幅の増減の割合を計算して、自動的に経緯両方の縞全体に反映します。
経緯同柄
経と緯の配列を同じにします。
- 経縞（または緯縞）の配列を作成します。
- 縞入力メニュー＞経緯同柄 を選択します。
または、縞割ウィンドウでコンテキストメニュー（右クリック）＞経緯同柄 を選択します。 - 経縞と同じ配列が緯縞に配列されます。1リピート分の織り上げたイメージを確認します。
部分リピート
- 入力ツールでリピートする縞割範囲をドラッグして選択します。
- 縞入力メニュー＞部分リピート を選択します。
または、縞割ウィンドウでコンテキストメニュー（右クリック）＞部分リピート を選択します。 - 部分リピートダイアログから、リピート回数を数値入力し「OK」をクリックします。
- 設定回数分リピートされます。
範囲内反転
- 入力ツールで、反転する縞割範囲をドラッグして設定します。
- 縞入力メニュー＞範囲内反転 を選択します。
- 縞割範囲が反転します。
絵で保存
絵で保存については、チェックの基本操作／絵で保存を参照してください。
イメージに書き出し
イメージに書き出しついては、チェックの基本操作／イメージに書き出しを参照してください。
背景色
縞入力画面の背景色を変更します。
- 縞入力メニュー＞背景色 を選択します。
- 背景色ダイアログからCMYに任意の数値を入力し「OK」をクリックします。
（初期設定 C：102, M：102, Y：102） - 設定した背景色に変更されます。
実寸表示
実寸大で柄を表示します。
- 縞入力メニュー＞実寸表示 を選択します。
- 縞入力画面を実寸大で表示します。
実寸大表示を解除する場合は、再度 縞入力メニュー＞実寸表示 を選択します。
実寸表示するには、あらかじめ 編集メニュー＞環境設定（Mac：4Dbox PLANS メニュー＞設定）＞定規＞画面解像度 を設定します。
織り上げプレビュー
- 縞入力メニュー＞織り上げプレビュー を選択します。
- ウィンドウ全体にリピート展開された柄が実寸大で表示されます。
- 縞入力画面に戻るには「閉じる」をクリックします。
実寸表示するには、あらかじめ 編集メニュー＞環境設定（Mac：4Dbox PLANS メニュー＞設定）＞定規＞画面解像度 を設定します。
テキスタイルとして開く
テキスタイルデータに変換して、糸形状や組織など、よりリアルで複雑な表現を可能にします。
- 縞入力メニュー＞テキスタイルとして開く を選択します。
- チェックで作成した柄がテキスタイルデータとして開きます。
- テキスタイルの機能を使用した編集が可能になります。
詳細は、テキスタイルの基本操作を参照してください。
画面下のドキュメントリストから、データの種類（チェックデータ／テキスタイルデータ）を確認できます。
下絵表示／下絵移動
スキャナーで読み込んだ生地や画像を下絵にして柄を作成します。
使用できるファイル形式は（.4di／.png／.jpg／.bmp）です。※（.4di）はver.4.25より対応
・生地をスキャンする場合は、できるだけ歪みなくまっすぐに入力してください
・画像の解像度を使用する密度と同じに設定すると、画像のサイズを忠実に表現します
※チェックの初期設定は密度 120ppi です。最終的にテキスタイルデータで出力する場合は、解像度を 240ppi に設定してください。
- 縞入力メニュー＞下絵表示 を選択します。
- 「開く」をクリックして下絵画像を選択します。
- 「不透明度」を設定して「OK」をクリックします。
- 下絵が、設定した不透明度で表示されます。
- 下絵の位置を移動したい場合は、縞入力メニュー＞下絵移動 を選択します。
- ダイアログが表示されます。X・Y のスライダーをドラッグして移動します。
- 下絵を元にしてペンツールや入力ツールで縞割を作成します。
- 経緯縞割を作成して完成します。
- 縞入力メニュー＞下絵表示 を再度選択します。「下絵表示」の ☑ を外し「OK」をクリックすると、下絵が非表示になります。
